Paso 5: El soporte paso a paso
El objetivo final de esta aplicación era que el cubo de agua objeto de dumping bajo control de computadora. Cualquier motor se podría haber empleado, pero tengo una fascinación por steppers, así que esto es lo que me fui con.

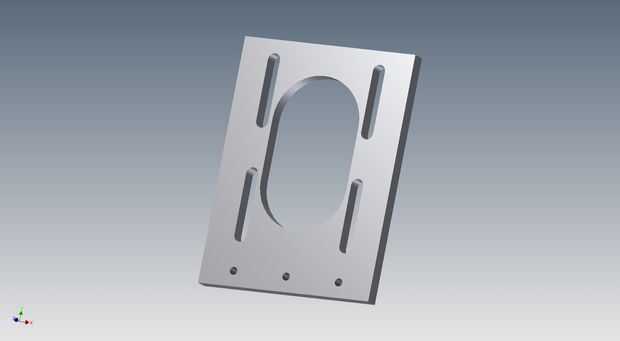

No tengo idea cuántos steppers tengo (en algún momento, antes de reducción, tenía más de 500!), pero el tamaño tienen la mayoría es NEMA23. Rápidamente he diseñado un soporte NEMA23 podría montar en el soporte del cojinete grande y esto molido en la PCNC Tormach.

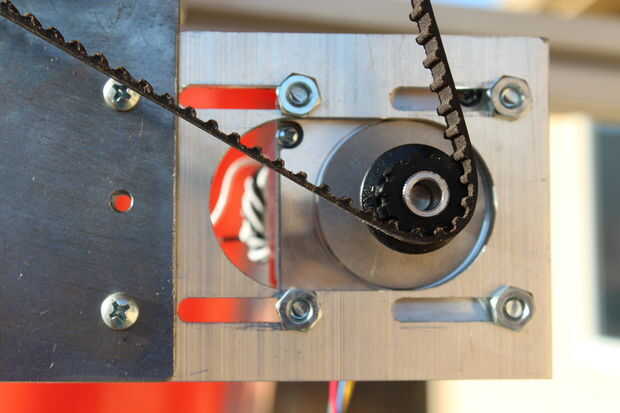

Uno de los aspectos importantes de este soporte paso a paso es la capacidad para el paso a paso en y hacia fuera para que pueda proporcionar tensado de la correa. De lo contrario hubiera tenido que medir esto super precisamente y diseñar en consecuencia. Estar seguro de que si había ido este camino, habría obtenido cada distancia posible excepto el que necesitaba más. Por lo tanto, he dejado de engañando a mí mismo con la idea de que puedo diseñar esto con precisión. Surcos es!

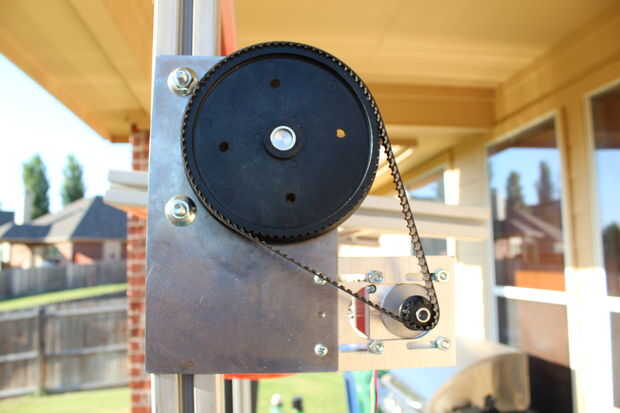

Las correas y poleas, que ya habían en la acción. Han estado utilizando en un tropecientos diferentes proyectos y reutilizar siempre. No son baratos, así que siempre que puedo conseguir mi mano en ellos de material sobrante, soy rápida sacar mi cartera. Sin embargo, si se debe comprar, me gustaría ir a SDP-SI. Otro proveedor plausible sería McMaster, pero su acción no es tan variado. Con cualquiera, esperan "apoyo para el impacto", porque va a lastimado...
Si alguna vez necesito más, puedo considero muele hacia fuera usando un 4 º eje. Requerirá cierta curva de aprendizaje que no he ido, aunque.
Otra opción sería hacer un molde de caucho de silicio y los echan. Podría funcionar hacia fuera muy bien, pero cuidado el caucho del silicio no es barato, así que a menos que usted está haciendo un montón de ellos, no pueden justificar el costo.
