Paso 3: Diseñar un marco para el tema de prueba
Mi diseño de marco para celebrar al tema de prueba consta de tres elementos:
- Una base para sostener la placa de circuito sometido a prueba
- Una placa intercambiable para mantener los dedos que los botones

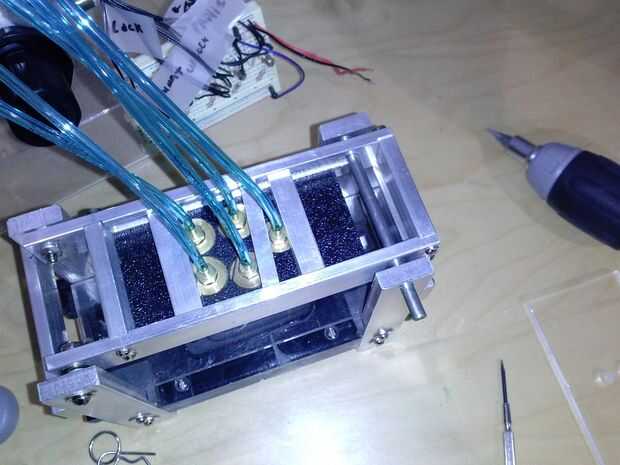

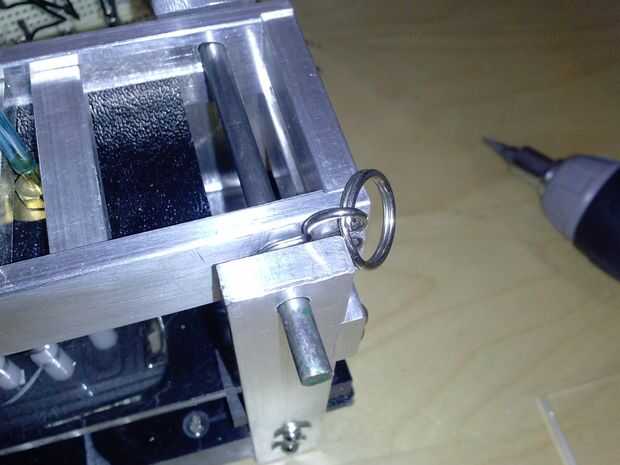

- Una placa intercambiable en una bisagra que sostiene los actuadores neumáticos

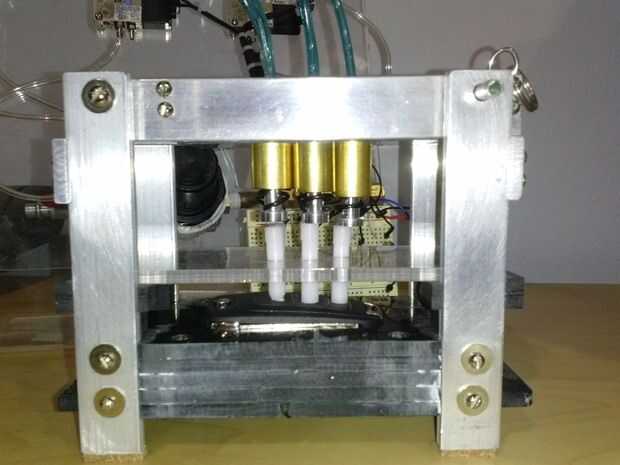

El marco se hace de la acción de la barra de aluminio de ¼ "x ¾". La base está hecha de hojas apiladas de ABS. Una placa de acrílico transparente se utiliza para contener los dedos sobre los botones se ha pulsado. Claro de acrílico fue utilizado porque, puede colocar una placa en blanco sobre el tema, las posiciones de botón se pueden marcar con un rotulador y luego taladrar los agujeros para los dedos con un 3/16" pedacito de taladro. La placa del ABS que sostiene los actuadores será más pequeña que la placa de acrílico a lo largo. Para obtener las ubicaciones del agujero apropiado para los actuadores, simplemente coloque la placa de acrílico con los agujeros en ella sobre la placa ABS y marque los agujeros para los actuadores. Los actuadores son 17/32" de diámetro. Así, los agujeros para los tenga que compensar al lado dependiendo de la proximidad de los botones de uno a. La característica clave del diseño es que una placa con los dedos y la placa que sostiene los actuadores se pueden cambiar hacia fuera para proporcionar una gran variedad de patrones de botón.
