Paso 6: Conectar Arduino y código de reproductor de MP3

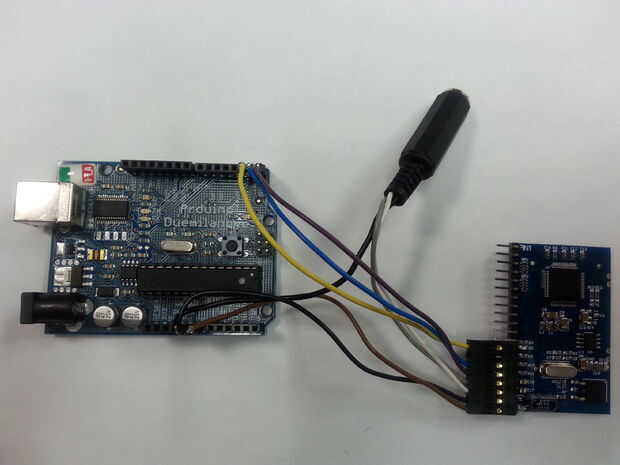

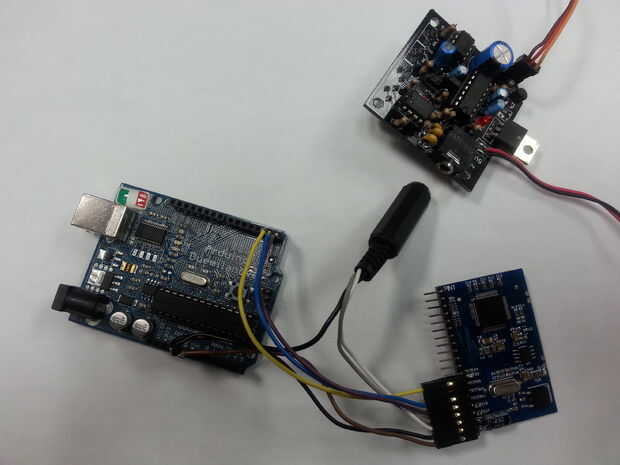

Estamos utilizando un Arduino Duemilnove para nuestras conexiones. Conectamos el TX (pin 1 azul del alambre en la foto) al pin 15 del reproductor MP3. Luego conectamos el RX (pin 0 cable marrón en la foto) al pin 16 del reproductor MP3. También conectamos Vin (cable marrón segundo) en el Arduino al pin 20 del reproductor de MP3 (Nota: este voltaje viene de la toma del cañón en el Arduino no el USB. El reproductor de MP3 tiene en de 6 a 12 VCC). Luego conectar toma de tierra (cable negro en la foto) al pin 19 del reproductor MP3.
Como se muestra en la imagen, puede utilizar un jack de 3.5MM macho o hembra. Todo depende de la configuración.
La soldadura de la punta, el anillo y la manga en su conector. Soldar el cable de manga con un conector de tierra en el Arduino. Suelde el cable en el anillo para el canal derecho (pin 17) en el reproductor de MP3, y luego soldar el cable de la punta a canal izquierdo (pin 18) en el reproductor de MP3.

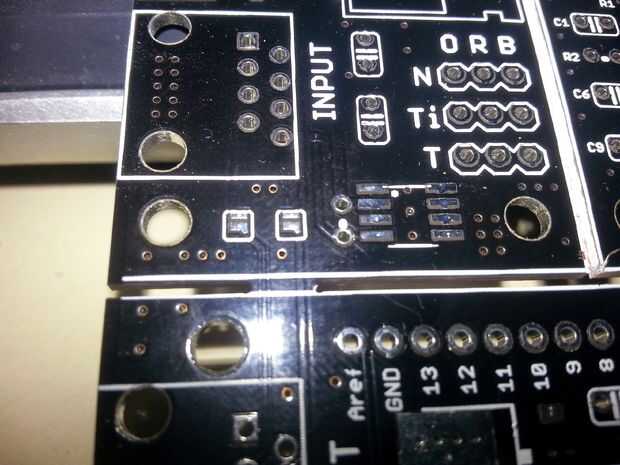

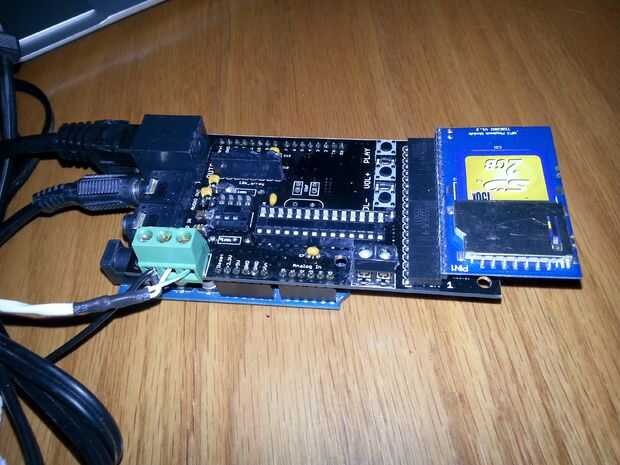

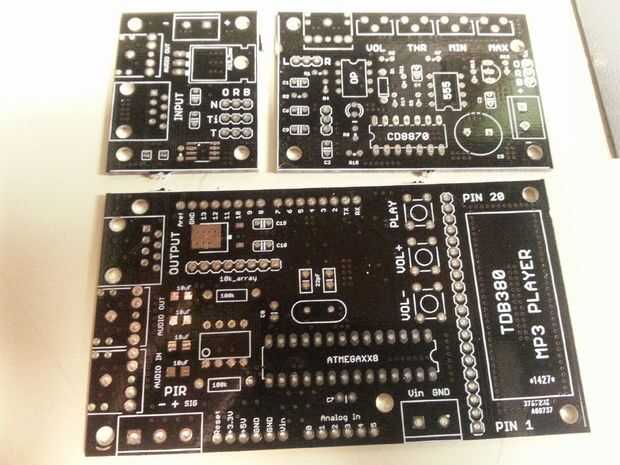

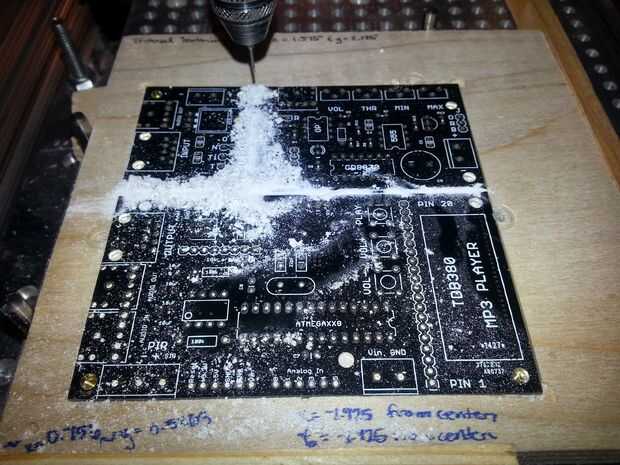

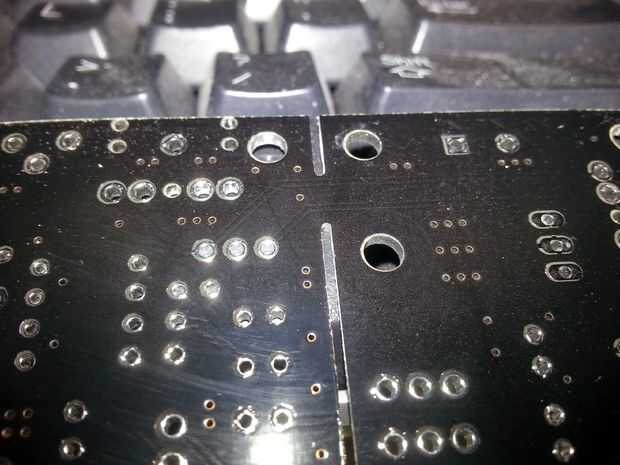

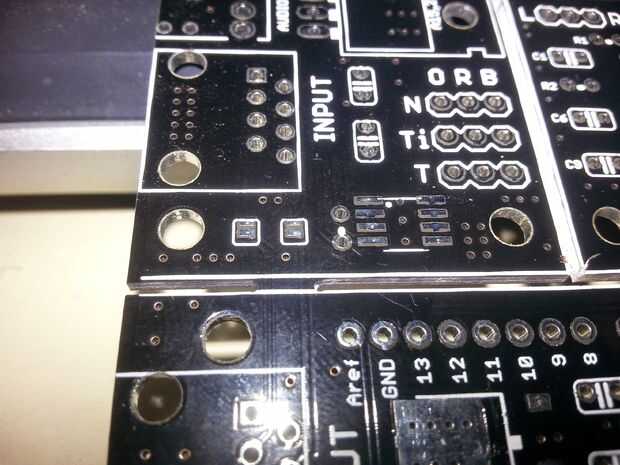

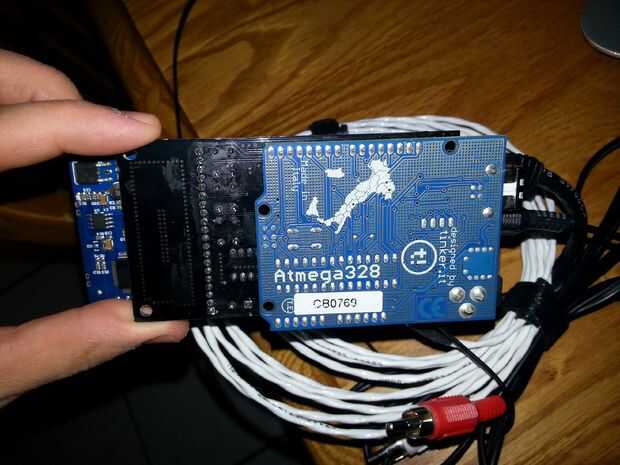

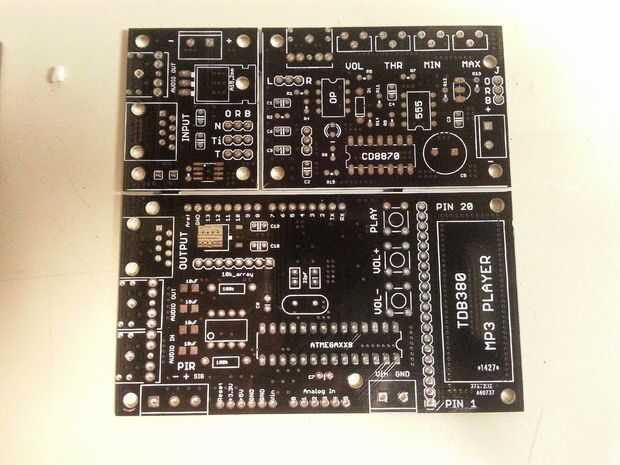

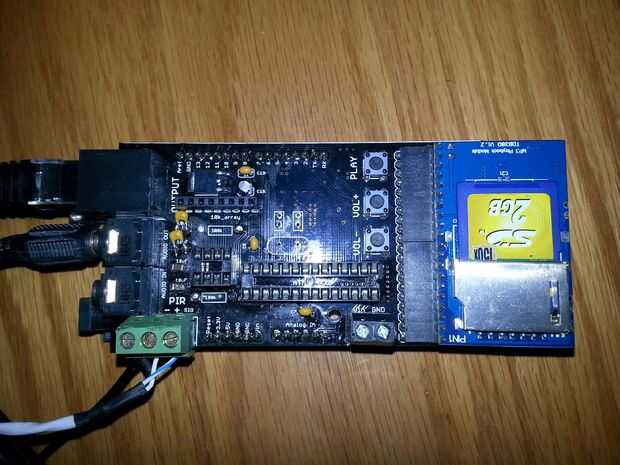

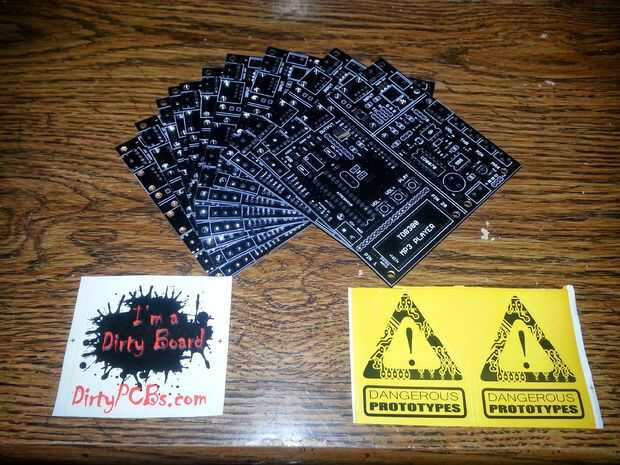

Para el cráneo de 3 ejes que quería tener el movimiento de la cabeza al azar controlado por Arduino, así, así que hemos diseñado un conjunto de 3 tablas (todo Sucio PCB) que podría utilizarse como un escudo de Arduino o como un Arduino sí mismo que se encarga de todas las conexiones de MP3 y envía el Audio, el poder y comandos del cráneo de 3 ejes sobre Ethernet para reducir al mínimo los cables corriendo en el cráneo. Lamentablemente esta placa tenía unos cortes y puentes que corregir algunos errores, cuando llego al siguiente rev hecho subiré también. Si alguien está interesado en estas tablas tengo algunos disponibles.
