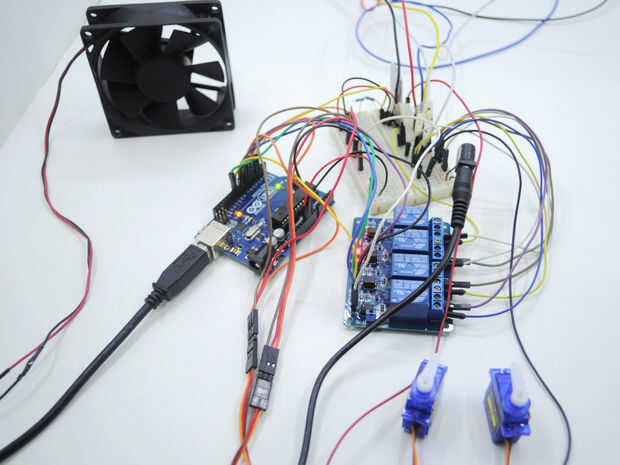

Paso 3: cableado
A. tiras de LED y ventilador
Tira de LED y el ventilador funciona con un 12V fuente de alimentación de tensión constante, por lo que voy a usar separada fuente de energía.
Tiras de LED
(+) Positiva---12V
(-) Negativa---'NO' (relé Ch 1, 2, 3)
.
Ventilador
(+) Positiva---12V
(-) Negativa---'NO' (relé Ch 4)
.
B. Servo para Arduino
Para abrir y cerrar automáticamente las ventanas pequeñas en la caja, utilizo 2 servos que no conceden a los relés. Mismo caso con la tira de LED, lo haré con fuente de alimentación separada, por lo que no carga el Arduino. Servo funciona con 4,8 - 6V DC fuente de alimentación, por lo que no siempre dar más tensión de eso, créeme no te van a gustar. Y si se utiliza separado alimentación como yo lo hice, no olvides conectar la tierra de que la oferta a la tierra del Arduino.
Servo 1---Arduino
TIERRA---GND
VCC---5V
Datos---Pin 5
.
Servo 2---Arduino
TIERRA---GND
VCC---5V
Datos---Pin 6
.
C. relés para Arduino
ADVERTENCIA: No recomiendo para operar circuitos alimentados a más de 24V sin la supervisión de un experto.
No estoy usando conexión , pero aquí en este tipo de relé de estado "Alto" en código desactiva el relé (abre el circuito). Estado de "Baja" en el código se activa el relé.
.
Relé---Arduino
TIERRA---GND
VCC---5V
1---Pin 8
In2---Pin 9
IN3---Pin 10
In4---Pin 11
.
D. Bluetooth módulo Arduino
Hay muchas maneras diferentes de conectar el módulo de estos HC-05. Algunos implica el uso de las bibliotecas para comunicarse con los módulos usando las conexiones serie de Software para permitirle al programa todavía (enviar bocetos) a la ONU sin tener que desconectar el módulo de Bluetooth.
Desde mis dispositivos tener suficientes pernos, conectaremos el cable en el Pin 2 (Tx) y Pin 3 (Rx) de la ONU, por lo que no debemos desconectar el módulo de bluetooth cuando queremos programar.
.
Bluetooth---Arduino
TIERRA---GND
VCC---5V
TX---Pin 2
RX---El Pin 3
