Automatización de múltiples funciones de la caja (2 / 9 paso)

Paso 2: esquemático

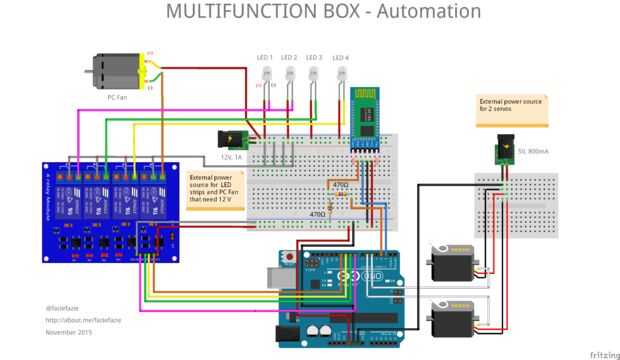

Este diagrama aparece conexión entre Arduino, relé, módulo Bluetooth y con otros dispositivos como la tira de LED, ventilador de PC y servos. Estoy usando el programa Fritzing para ver las imágenes para mostrarle cómo conectar los cables y componentes eléctricos.

.

Tiras de LED a. & ventilador de PC

Porque el Arduino sólo podría suministrar 5V, tiras de LED y necesidad PC ventilador 12V para trabajar, sólo estoy utilizando un cable independiente que se conecta a una fuente de alimentación que proporciona acerca de + 12V. A diferencia de la tira del RGB LED, esta tira de LED flexible sólo tiene polaridad dos conexiones de 12V, positivo (+ rojo) positivo y negativo (– negro) al negativo.

Para cada tira, se trata de 30 cm = 18 LEDs.

* 1 LED & LED 2 = unieron el suelo de LEDs por lo que va activar/desactivar juntos.

.

B. Bluetooth

Como se puede ver en el esquema arriba, estoy usando algunas resistencias (470Ω y 470Ω) para soltar la tensión del pin TX UNO de 5V a alrededor de 3V. Esto es importante ya que el HC-05 usa 3.3V lógica y el uso de 5V de la ONU dañaría el módulopor defecto.

.

C. relé de

El módulo ofrece tres conexiones COM, NC y NO.
COM: Conexión común. Es el centro de la terminal.

NC : Normalmente cerrado. Esto significa que cuando el relé no hay señal (baja o 0V de un Arduino), el circuito conectado será activo; por el contrario, si se aplican 5V o Hale el pasador de alta, se apaga el circuito conectado.

NO : Normalmente abiertoy funciona de la forma opuesta; al aplicar 5V se enciende el circuito, y en 0V el circuito se apaga. Relés pueden reemplazar a un interruptor manual. Quite el interruptor y conecte sus cables a COM y NO. Cuando el relé se activa el circuito se cierra y puede fluir corriente al dispositivo que está controlando.

.

D. servos

Energía los servos con 5V de la fuente de alimentación externa, ya que el Arduino ya maneja muchos dispositivos (módulo de relé y bluetooth). Asegúrese de conectar la tierra de que la oferta a la tierra del Arduino.

.

.

Vaya al paso 4 para las instrucciones detalladas del cableado.
