Autodesk Inventor 2014 Cómo uso proyectado geometría y planos de trabajo (11 / 13 paso)

Paso 11: Crear el canal

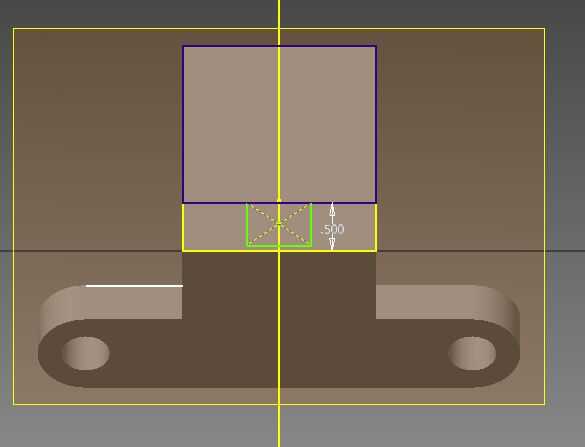

  1. En el mismo plano de trabajo hacer otro rectángulo centrado en el bloque por debajo del primer rectángulo. Para ello, haga clic en el rectángulo de opciones y seleccione "Rectángulo dos punto centro".

  2. Seleccione el plano del centro y luego arrastre el rectángulo en la parte inferior del primer rectángulo.

  3. Dimensión de la altura como.25'' y el ancho como.5''.

  4. Terminar el dibujo.
