Paso 3: La construcción
Ambos adaptadores tienen la opción de añadir a un conector para recibir audio juego de auriculares de un receptor estéreo jack de salida.

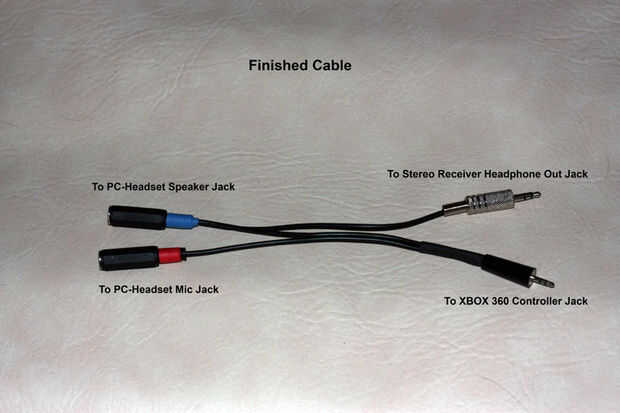

1. Pseudo estéreo para chat juego y juego audio. (Adaptador de la foto al comienzo)
2. estéreo audio juego y chat de juego en el canal izquierdo solamente.
Si no desea juego audio a través del auricular entonces simplemente ignoran la conexión del conector en la parte superior derecha de los diagramas de cableado y el cable Y solamente.
Siga mis diagramas para identificar qué cable color obtiene soldado donde.
Leyenda:
Naranja - tierra
Rojo - Mic
Verde - altavoces
Conexión MIC:
1. Asegúrese de que la manga de gato es en el cable primero.
2. Alimente el cable a tierra a través del orificio del conector de "Manga" del conector hembra de 3,5 mm de micrófono.
3. Aplique el flujo a la zona y calor brevemente con el soldador hasta que el flujo se quema lejos.
4. calentar la articulación y la conexión de la soldadura. Recorte el exceso de cable de la parte posterior de la articulación para evitar el contacto con otros conectores, cables o la carcasa.
5. Alimente el cable rojo a través del orificio del conector de "Punta" del conector hembra de 3,5 mm de micrófono.
6. Aplique el flujo a la zona y calor brevemente con el soldador hasta que el flujo se quema lejos.
7. calentar la articulación y la conexión de la soldadura. Recorte el exceso de cable de la parte posterior de la articulación para evitar el contacto con otros conectores, cables o la carcasa.
8. Deslice la manga de gato para arriba y rosca para cerrar la caja.
Conexión: (sin juego de Audio) (con juego de saltar al paso 18)
9. Asegúrese de que la camisa de jack es en los cables primero.
10. Alimente el cable a tierra a través del orificio del conector de "Manga" del conector hembra de 3,5 mm de altavoces.
11. aplicar el flujo a la zona y calor brevemente con el soldador hasta que el flujo se quema lejos.
12. calentar la articulación y la conexión de la soldadura. Recorte el exceso de cable de la parte posterior de la articulación para evitar el contacto con otros conectores, cables o la carcasa.
13. Alimente el cable verde (blanco o negro) a través del orificio del conector de "Anillo" del conector hembra de 3,5 mm de altavoces.
14. Aplique el flujo a la zona y calor brevemente con el soldador hasta que el flujo se quema lejos.
15. calentar la articulación y la conexión de la soldadura. Recorte el exceso de cable de la parte posterior de la articulación para evitar el contacto con otros conectores, cables o la carcasa.
16. un puente de alambre pequeño conectar la punta de la soldadura y conectores del anillo juntos (en el conector del altavoz no la toma mic). Esto hace que la ruta del chat para los canales izquierdos y derecho del auricular.
17. Deslice la manga de gato para arriba y rosca para cerrar la caja.
Conexión: (con el Audio del juego)
18. Asegúrese de que la camisa de jack es en los cables primero.
19. alimentación de 2 alambres de tierra a través del orificio del conector de "Manga" del conector hembra de 3,5 mm de altavoces.
20. aplicar flux a la zona y calor brevemente con el soldador hasta que el flujo se quema lejos.
21. calentar la articulación y la conexión de la soldadura. Recorte el exceso de cable de la parte posterior de la articulación para evitar el contacto con otros conectores, cables o la carcasa.
22. alimentación 2 verdes (blancos o negros) los cables a través del orificio del conector de "Anillo" del conector hembra de 3,5 mm de altavoces.
23. aplican el flujo a la zona y calor brevemente con el soldador hasta que el flujo se quema lejos.
24. calentar la articulación y la conexión de la soldadura. Recorte el exceso de cable de la parte posterior de la articulación para evitar el contacto con otros conectores, cables o la carcasa.
25. un puente de alambre pequeño conectar la punta de la soldadura y conectores del anillo juntos (en el conector del altavoz no la toma mic). Esto hace que la ruta de audio chat y juego para los canales izquierdos y derecho del auricular.
26. Deslice la manga de gato para arriba y rosca para cerrar la caja.
Conexión del regulador de XBOX 360:
27. Asegúrese de que el conector de la carcasa es en los cables primero.
28. Pase los cables de tierra de los cables de altavoz y micrófono en el conector "Manga" del gato macho XBOX 360 2,5 mm el agujero.
29. aplicar flux a la zona y calor brevemente con el soldador hasta que el flujo se quema lejos.
30. calentar la articulación y la conexión de la soldadura. Recorte el exceso de cable de la parte posterior de la articulación para evitar el contacto con otros conectores, cables o la carcasa.
31. verde (blanco o negro) cable de alimentación a través del orificio del conector "Ring" del gato macho XBOX 360 2, 5 mm.
32. aplicar el flujo a la zona y calor brevemente con el soldador hasta que el flujo se quema lejos.
33. calentar la articulación y la conexión de la soldadura. Recorte el exceso de cable de la parte posterior de la articulación para evitar el contacto con otros conectores, cables o la carcasa.
34. Alimente el alambre rojo Mic a través del orificio del conector de "Punta" del gato macho XBOX 360 2, 5 mm
35. Aplique el flujo a la zona y calor brevemente con el soldador hasta que el flujo se quema lejos.
36. calentar la articulación y la conexión de la soldadura. Recorte el exceso de cable de la parte posterior de la articulación para evitar el contacto con otros conectores, cables o la carcasa.
37. Deslice la manga de gato para arriba y rosca para cerrar la caja.
Si usted está haciendo un adaptador sin Audio juego de saltar la siguiente:
Juego Audio 3.5mm Jack macho a Jack hembra de 2,5 mm de altavoces:
38. Asegúrese de que la camisa de jack es en los cables primero.
39. Pase el cable de tierra desde el segundo cable verde desde el conector hembra de 3,5 mm del altavoz a través del orificio del conector de "Manga" del juego Audio 3.5 macho jack.
40. aplicar flux a la zona y calor brevemente con el soldador hasta que el flujo se quema lejos.
41. calentar la articulación y la conexión de la soldadura. Recorte el exceso de cable de la parte posterior de la articulación para evitar el contacto con otros conectores, cables o la carcasa.
42. Alimente el cable verde (blanco o negro) desde el segundo cable desde el conector hembra de 3,5 mm del altavoz a través del orificio del conector de "Anillo" del juego Audio 3.5 macho jack
43. aplicar flux a la zona y calor brevemente con el soldador hasta que el flujo se quema lejos.
44. calentar la articulación y la conexión de la soldadura. Recorte el exceso de cable de la parte posterior de la articulación para evitar el contacto con otros conectores, cables o la carcasa.
45. un puente de alambre pequeño conectar la punta de la soldadura y conectores del anillo juntos. Esto hace que la ruta de Audio de juego a los canales izquierdos y derecho del auricular.
46. Deslice la manga de gato para arriba y rosca para cerrar la caja.
¡ Felicidades!
Si la soldadura ha ido bien ahora tienes un adaptador que permite utilizar un auricular de PC con tu XBOX 360 con o sin audio de juego.
