Aurduino + Android + Bluetooth = medidor de travieso / Niza - parte 1 de 2 (3 / 8 paso)

Paso 3: Arduino debe aprender algunos movimientos

En primer lugar, prefiero que el Arduino apagado mientras que estoy conectando o desconectando cosas it... así que tal vez sería una buena idea desconectar el cable USB por ahora.

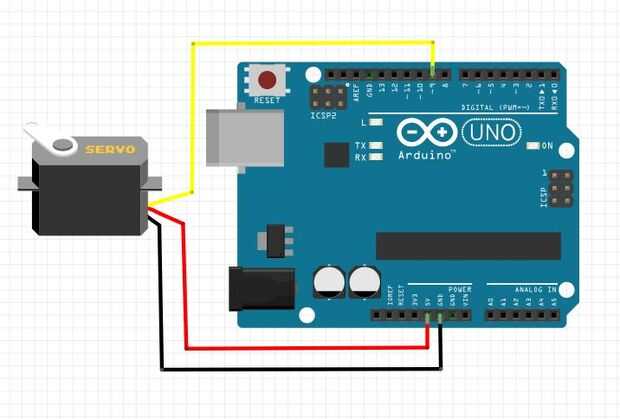

Siguiendo el diagrama conectar su servo SG-90 para el Arduino.

Más servos SG-90 que he visto tienen marrón, los cables rojo y naranja.

Brown - negativo o tierra (GND)

Rojo - positivo o caliente (VCC / 5V)

Naranja - control o gatillo

-------------------------------------------

Con los cables de puente...

Conecte el cable marrón a un pin de tierra en el Arduino.

Conecte el cable rojo al pin de 5V de Arduino

Conecte el cable naranja al digital pin 9 del Arduino

-------------------------------------------

Conectar el Arduino al ordenador una vez más mediante el cable USB.

El servo debe 'twitch' un poco como obtiene energía.

-------------------------------------------

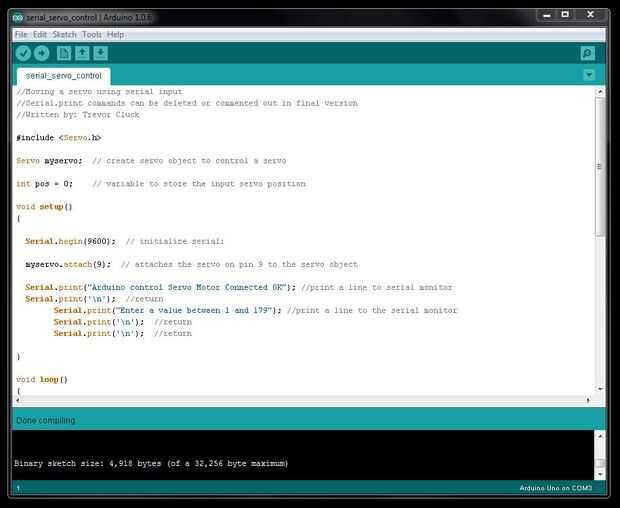

Descargar el código "serial_servo_control.ino" de este paso.

Abra la aplicación de Arduino y carga (abre) el código que acabas de descargar.

Subirlo a Arduino.

Algunas luces deben flash en Arduino para un segundo y luego colocar a la 'normalidad'.

-------------------------------------------

Ya está abierta la interfaz serial monitor de la aplicación de Arduino.

Un par de líneas de texto debe aparecer diciendo el servo está conectado y que ingrese un número.

Introduzca cualquier número de 1 a 179 y pulse enter (el rango de un servo es generalmente 0 a 180 grados).

El servo debe se han trasladado a la cantidad (grados) le entró. (es más fácil verlo moverse Si uno de los cuernos servo instalado)

Y el serial monitor debería estar preparado para aceptar una entrada nueva.

-------------------------------------------

Felicitaciones, continuemos al siguiente paso.
