Aumentar la distancia eficaz del transmisor remoto flash trigger de 'ebay' con antena (2 / 6 paso)

Paso 2: Cortar un cable de antena y adjuntarlo

En primer lugar, vamos a hablar de la longitud de la antena. Cada radio transmisor mejor transmite usando una antena que está optimizada de longitud para la frecuencia de transmisión. Esta longitud está relacionada con la longitud de onda asociada a esa frecuencia. Para calcular la longitud de onda de una frecuencia, divida la velocidad de la luz por la frecuencia y el resultado es una longitud. Aquí es una referencia para ayudarle a.

La mejor antena para cualquier frecuencia es un número entero múltiplo de la longitud de onda, pero esto puede muchas veces ser demasiado grande - un ejemplo es este proyecto, utilizando una frecuencia 433MHz del transmisor donde la longitud de onda es.69 metros, o cerca de 27 pulgadas! Un tamaño de antena aceptable es 1/2 o 1/4 la longitud de onda; Tenga en cuenta que 1/4 de pulgadas 27,16 es de 6,82 pulgadas y así dentro de un rango aceptable para nuestras necesidades. Por lo tanto, vamos a crear una longitud de antena TOTAL < /strong > < fuerte > final de 6,82".

En este diseño particular, ya hay una antena muy pequeña formada en el circuito (tenga en cuenta la longitud de traza recta a lo largo de la parte delantera), aproximadamente 1.25" largo - esta longitud no realmente tiene completo sentido ya que es aproximadamente 1/20 de longitud de onda, así que vamos a añadir nuestra antena hasta el final, para crear la correcta longitud de onda de 1/4. Para calcular la longitud de cable añadido, restamos el 1.25" en longitud del rastro del PCB de la longitud total de la antena necesaria, conseguimos 5,57" para nuestro alambre agregado. Esto es la longitud del cable que necesitamos para cortar.

Corte una longitud de 18 aislado o cable 20gauge a 5,57", tan cerca como sea posible (la longitud exacta no es importante, como mis experimentos muestran que dos diferentes diseños que pueden variar un poco todavía funcionan muy bien). Tira un poco muy pequeño del aislamiento de un extremo del alambre, quizás 1/16 de pulgada izquierda visible.

Tenga en cuenta que nuestra antena es un trozo de azul 20ga. cable tuve. Más tarde, cubrir el cable en tubo termo retráctil, para protegerlo y también para que sea negro, como el resto de la caja.

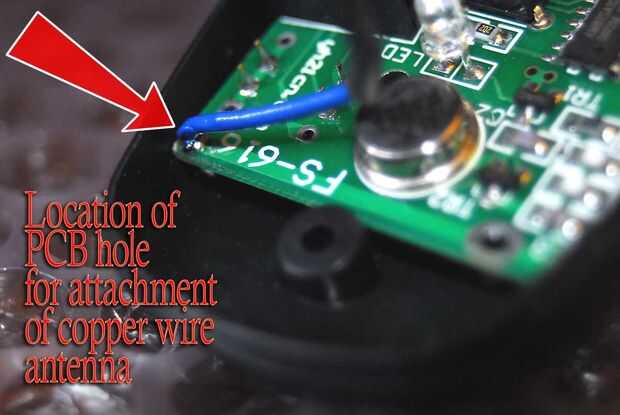

Mirar hacia el borde izquierdo del tablero FS-616 (cerca lejos ' 6') y usted encontrará un plateado a través del orificio en el extremo de la antena de PCB. Es en este agujero que colocaremos el extremo pelado del alambre de cobre.

Soldar el cable en su lugar en este agujero, como se muestra en la imagen.
