Audio-controladas Navidad luz intermitente con individualmente controlado canales estéreo (4 / 8 paso)

Paso 4: Alambre su arsenal de rectificador/relés

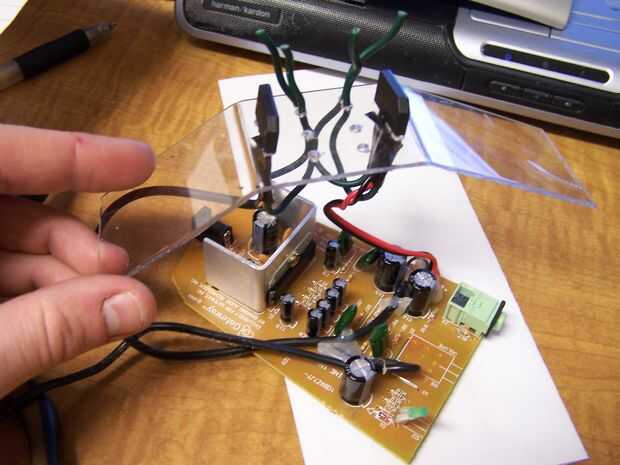

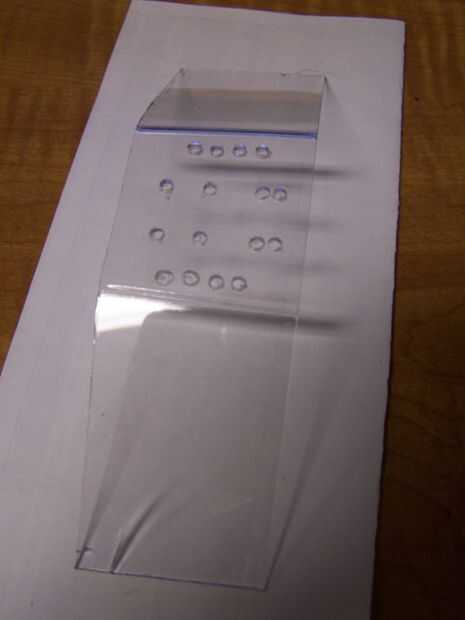

Para empaquetar los rectificadores y los arreglos de discos en el caso de los altavoces del ordenador, decidí utilizar un trozo pequeño de plástico para mantener todo en su lugar. Esto puede hacerse fácilmente con un plástico delgado y un taladro con una broca pequeña.

El propósito de los rectificadores es tomar la señal alterna de las salidas de altavoces y convierta en una señal DC. Esta señal puede ser utilizada para el control de 110V AC a través del relé.

Soldadura de cables de la salida de altavoz a la CA (o ~) conduce del rectificador. Luego, usando cables cortos, conectar el + conductor del rectificador a la + conductor del relais. Conectar el - cable del rectificador al - conductor del relais.

Corte el cable de conectar otro altavoz y tira de los extremos hacia atrás. Estos serán tus cables de AC para el segundo rectificador. Repita el proceso, refiriéndose a mis fotos. Envolver todos los cables de cinta aislante para evitar cortocircuitos.

Dejamos las matrices como-es para ahora y el enfoque en cambiar el potenciómetro a continuación. Esto facilitará las cosas, como conectar el AC severamente limita el espacio de trabajo.
