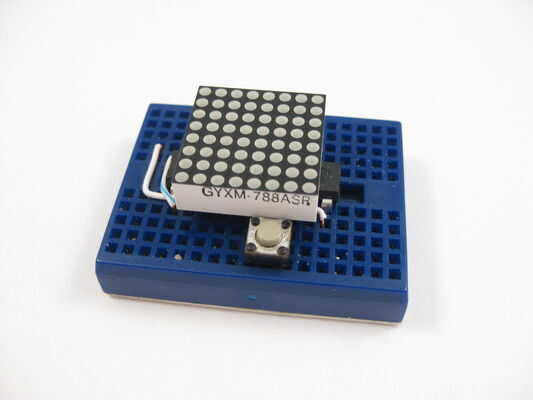

Este es un proyecto de reloj de mutli-modo basado en el attiny2313. emplea una matriz de led 8 x 8 como pantalla. con la resolución limitada, este reloj de 12 horas muestra tiempo en 6 modos diferentes.
el circuito emplea la fila y la columna multiplexación para manejar los leds, una fila a la vez, esto da un ciclo de trabajo de 12,5% cuando "sets" de leds (8 de ellos en cada una de las 8 filas) son a su vez en brevemente. se eliminan resistencias limitantes actuales para guardar finca protoboard y mientras nosotros no estamos manejando constantemente leds individuales, no van a dañar.
el control (interfaz usuario) también se arregla por lo que sólo utilizamos un botón táctil para la entrada. el botón largo de captura de firmware presiona (Presione y mantenga presionado) para rotación de menú y botón normal presiona para selección de menú.
Este es un proyecto de pasatiempo y el reloj sólo es tan preciso como su calibración del oscilador interno. tuve no uso un cristal en este proyecto como hacerlo alterará el diseño de tablero de "matriz sobre mcu". un cristal puede usarse para aumentar la precisión en un diseño de tablero alterno (o pcb). con compensación de software, puedo lograr mayo estar dentro de 2 minutos un día. necesito ajustar el tiempo de cada 3 o 4 días para mantenerlo útil. Esto es más un pedazo de charla de cubículo que un trozo de tiempo suizo.
A continuación es video de planos de construccion
