ATTiny té (4 / 4 paso)

Paso 4: Una actualización 'Oportuna' :)

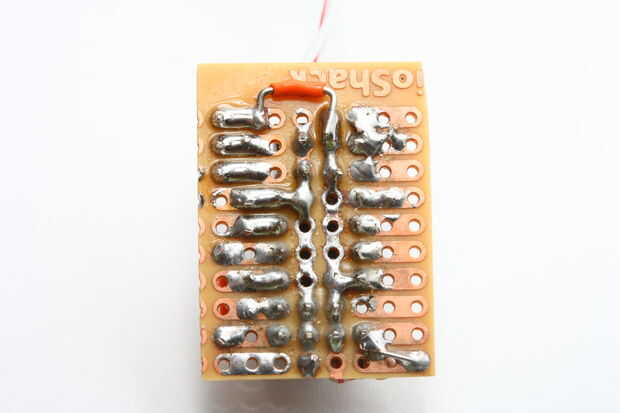

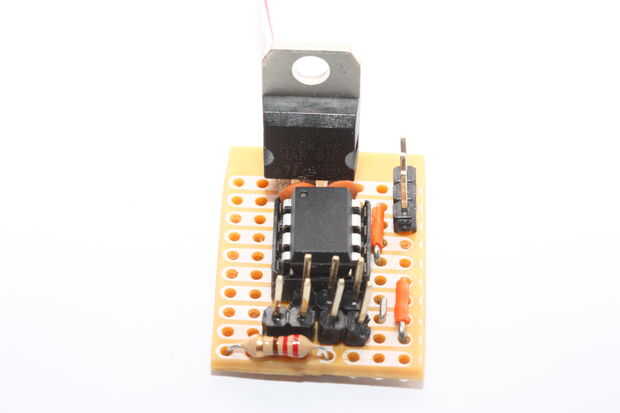

Estaba pensando en una actualización útil para el aparato. Vino para arriba con la adición de un potenciómetro para controlar el tiempo de preparación. Era capaz de incorporar el cambio en la protoboard existente sí mismo :)

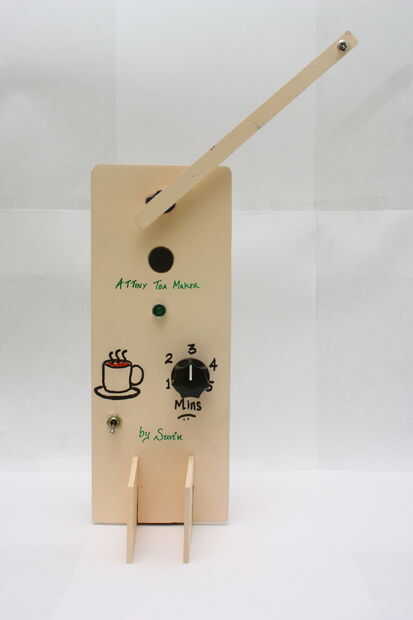

El nuevo control permite seleccionar el tiempo de preparación en fija 1, 2, 3, 4 y 5 intervalos de minutos. Hay no hay intermedios, por ejemplo se puede seleccionar un tiempo decir 2,5 minutos :)

Código actualizado está aquí

https://github.com/suvinks/ATtiny-Tea-Maker/BLOB/m...

Tenga en cuenta que el tiempo no es exacto. Por ejemplo 5 minutos le da 4:40 minutos tiempo de preparación de 3 minutos opción da 2:50 minutos de tiempo de preparación. No tenía la paciencia para jugar a la perfeccion :)

Nota

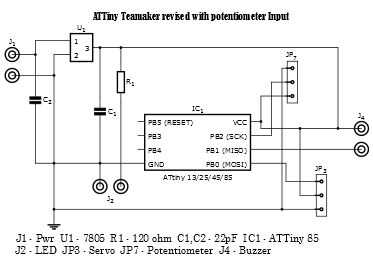

Circuits.IO fue a través de una actualización y ahora es una locura difícil de editar el circuito y pcb: (. Así que tuvo que recurrir a guardar el esquema en vez de usted los individuos dar un enlace. Lo siento sobre eso.
