Atmega168 TV-B-Gone (3 / 10 paso)

Paso 3: el pcb impresión...

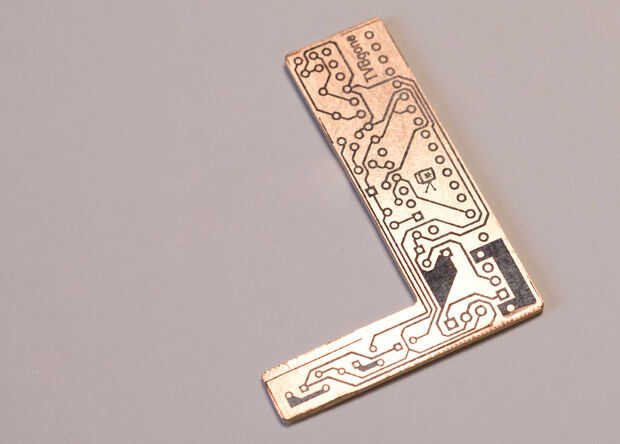

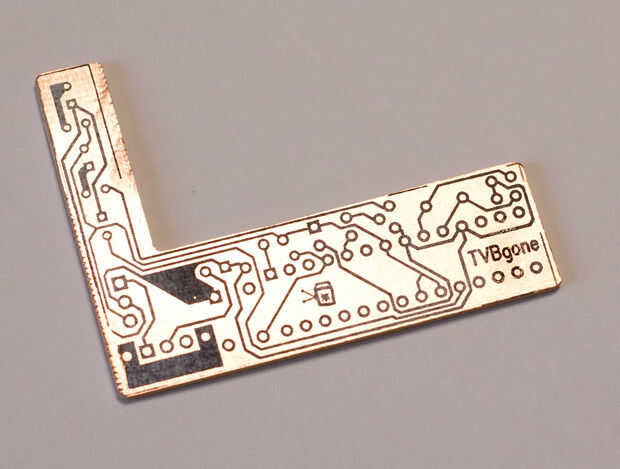

Como de costumbre, después de cortado el cobre del tablero en la dimensión adecuada (casi), he láser imprimir las huellas en un papel brillante y trasladaron en la placa con una plancha. Para que este proceso que podría seguir este instructable "el TIRR (muy simple lapso de tiempo IR mando a distancia)" o este otro un "BBB (molesta la luz intermitente para bicicletas)" donde es bueno, explicó.
Cuando has transferido el esquema sobre el cobre y limpieza del papel, Compruebe meticulosamente la continuidad de las huellas solo y trate de llenar con un rotulador permanente fino cada interrupción. Después de usted está listo para grabar su pcb.
