Athena: El Global coche seguimiento System(3D Images) (5 / 7 paso)

Paso 5: Montaje Final

Ahora puede montar todas las piezas del sistema de seguimiento Global.

  1. Coloque el Arduino Uno en el recinto del proyecto y fije con tornillos o zip tie (consulte la Fig. 1).

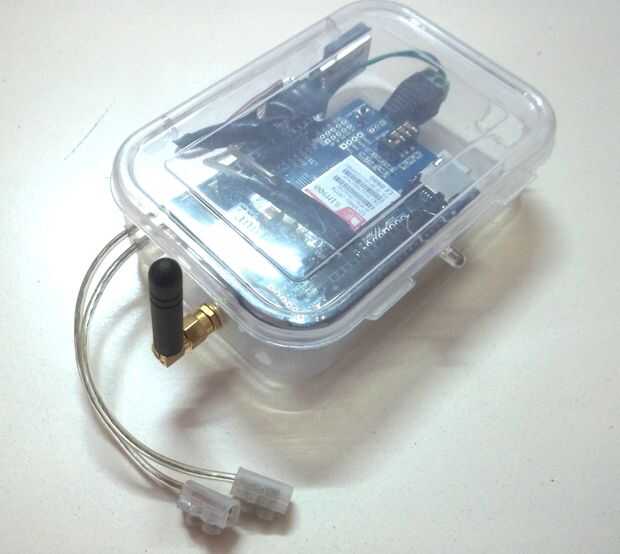

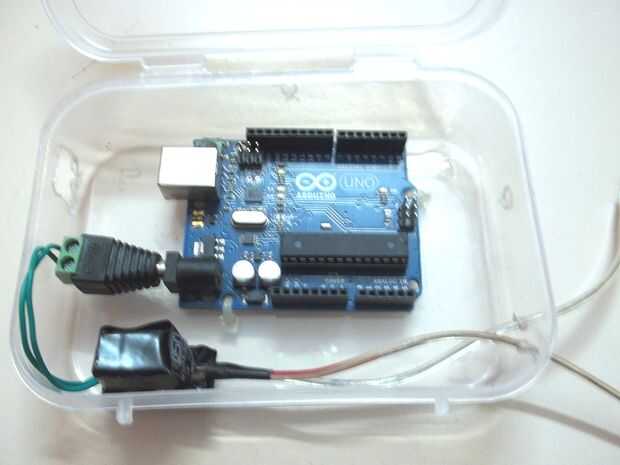

  2. Enchufe el adaptador en el Arduino y coloque el circuito regulador de tensión en el recinto. Inserte los cables de voltaje de entrada a través de los orificios perforados en el recinto (ver Fig. 3).

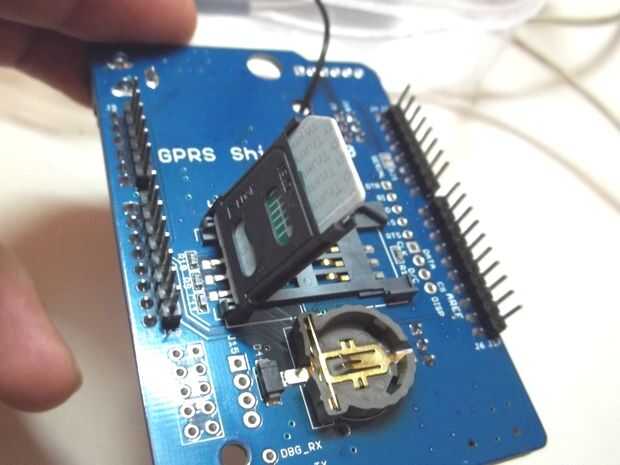

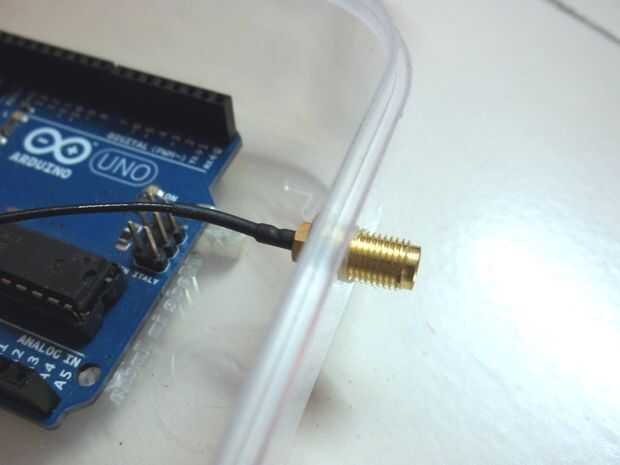

  3. Atornille la antena GSM en su lugar (consulte la Fig. 5). Inserte la tarjeta SIM en el módulo GSM y coloque el módulo sobre la Arduino Uno (véase Fig. 7).
  4. Coloque el módulo GPS en el recinto del proyecto y conectarlo a la pantalla GSM de la siguiente manera. Conecte el pin de Vcc desde el módulo GPS a 5v en el escudo de GSM. Conecte el pin Gnd del módulo GPS al pin Gnd en el escudo de GSM. Conecte el pin RXD del módulo GPS a Pin 5 en el escudo de GSM. Conecte el pin TXD del módulo GPS al Pin 4 en el escudo de GSM.
