Athena: El Global coche seguimiento System(3D Images) (4 / 7 paso)

Paso 4: Conexión del módulo GPS

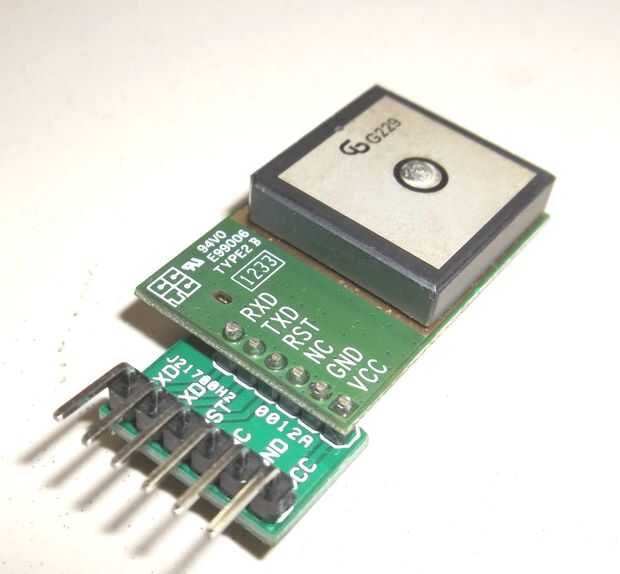

Módulo el GPS debe estar conectado de manera desmontable para el Arduino Uno. Si los cables se sueldan al módulo, el módulo no puede ser reutilizado para alguna otra aplicación o proyecto. Por lo tanto he usado pernos de encabezado para crear una conexión desmontable entre el módulo del GPS y el Arduino. Los siguientes son los pasos para crear una conexión desmontable:-

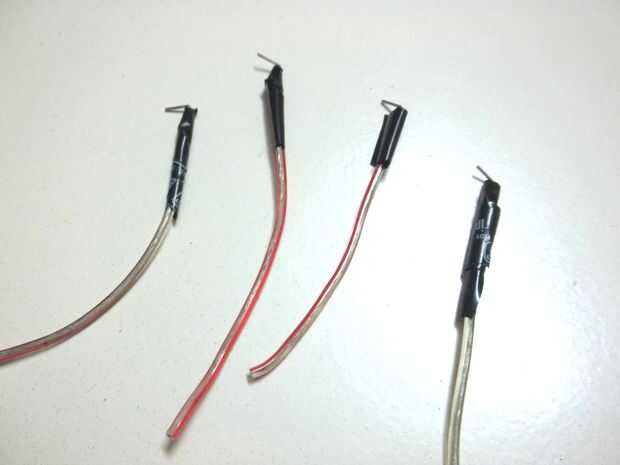

  1. Cortar cuatro trozos de alambre y los pernos macho encabezado a un extremo del alambre de la soldadura. Enrollar los extremos soldados del cable de cinta aislante (véase Fig. 3).

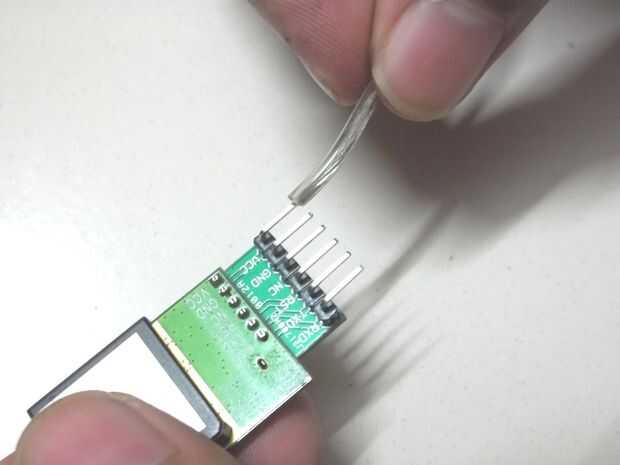

  2. Si se dispone de pasadores de Rúbrica femenina, luego soldar los otros extremos del cable a los pines hembra encabezado. (Consejo: si no hay pines hembra encabezado, entonces brevemente calor los extremos del alambre sobre una vela para derretir parcialmente y aflojar el aislamiento del cable. Entonces fuerza de cada uno de los cables en los pines Vcc, Gnd, Tx y Rx del módulo GPS. Se refieren a lo Pic. 4)

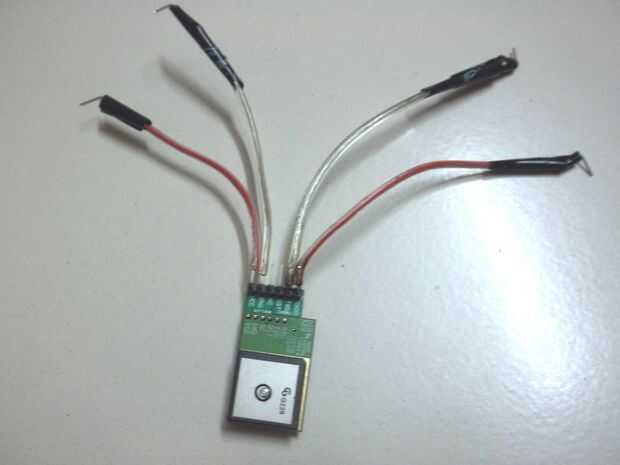

  3. Después de conectar los cables a Vcc, Gnd, Tx y pernos de Rx, el módulo GPS debería verse como Pic. 6
