AT-ATX – Portable Banco de alimentación (con voltímetro y hub USB) (5 / 9 paso)

Paso 5:

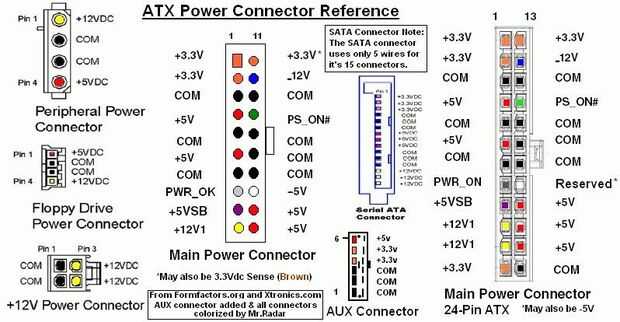

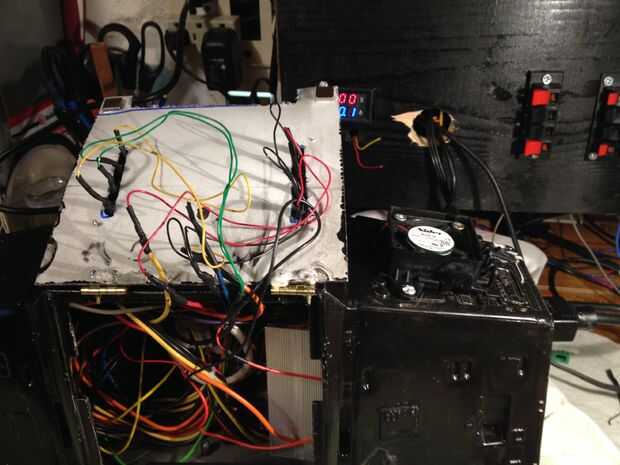

até entonces los motivos a cada uno de los conectores de alambre redondo en la imagen.  Los cables naranja 3, 3V y fueron a un conector, el rojo son 5.0V así que fue a dos de ellos.  Tomé el 1:48 en otros terminales.  Luego tomó el + 12 y -12 y había conectado en el conector final.  Lo de hacer esto es es no conectarlo a tierra, pero crea un + 24V.  Yo no soy un ingeniero eléctrico, pero mi entendimiento (de un amigo ingeniero) es que está bien hacer esto para obtener 24V, pero no se puede conectar cualquier cosa a los otros conectores de energía mientras lo usa.  Al parecer puede (pero no siempre) causar una interrupción en la fase de los cables si intenta utilizar una de las otras conexiones.  No estoy seguro exactamente lo que eso significa, pero normalmente no ejecutar más de una pieza de 24V en un momento así que no he tenido la ocasión de probarlo para ver lo que quería decir.
