Assembly of e-NABLE's Raptor Reloaded Hand (1 / 9 paso)

Paso 1: Tamaño e impresión segura de las piezas, Hardware

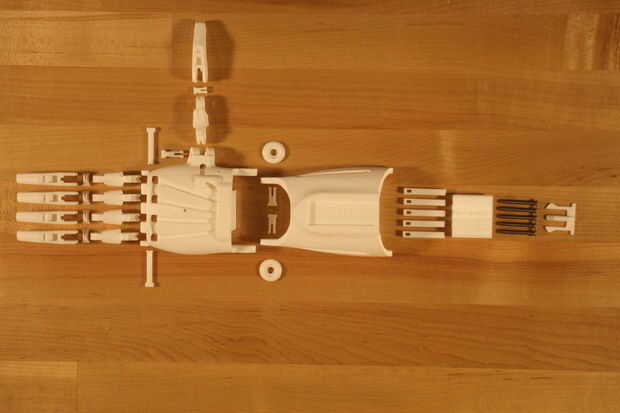

Descargar las últimas partes Raptor Reloaded forma Thingiverse. Los archivos están listos para imprimir como es y no requieren de material de apoyo adicional como estructuras de apoyo removible personalizada ya han sido modeladas en los archivos de palm y guantelete. Si usted desea imprimir sin el soporte incluido, archivos sin apoyo también están disponibles en la página de Thingiverse.

Hay dos opciones principales para el dimensionamiento de la Raptor Reloaded:

Escala lineal (fácil)

La medida principal en tamaño el Raptor Reloaded es la anchura de la mano completa del destinatario en los nudillos. En escala del 100%, la palma de la Raptor Reloaded mide 55mm en su punto más ancho. Para obtener el factor de escala lineal adecuado para escalar el DST, añadir 5mm (para tener en cuenta el espesor del acolchado en la palma impresa) a la anchura de la mano completa del destinatario en su punto más ancho. Divida este número por 55 para obtener el factor de escala para el DST. Por ejemplo, si la palma es de 65mm ancho, y 65 + 5 = 70 y 70 / 55 = 1, 27, por lo que el multiplicador de escalado sería 1,27 o 127%. Asegúrese de que el factor de escala se aplica a todas las partes para asegurar que encajan entre sí. A escalas mayores, aumentará los espacios libres entre las partes móviles de la mano, para que cola u otras modificaciones pueden ser necesarias para asegurar que todas las piezas estén aseguradas entre sí.

Paramétrico (más involucrados):

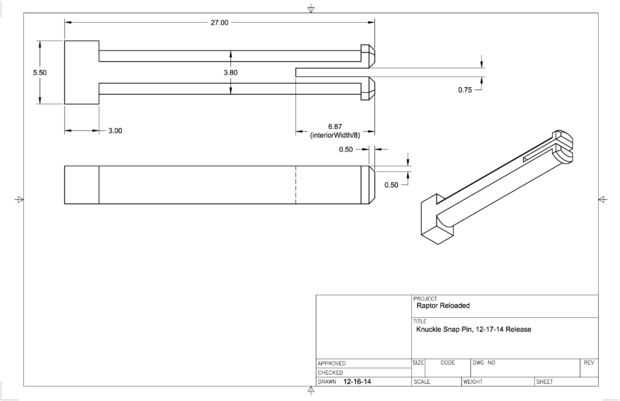

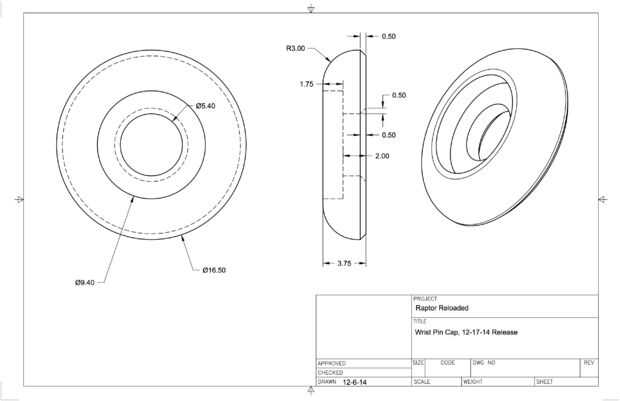

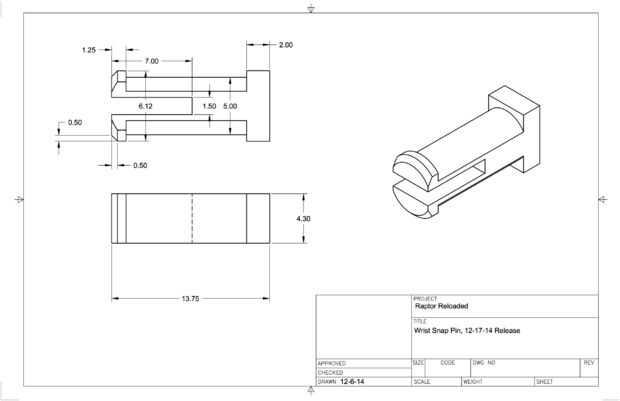

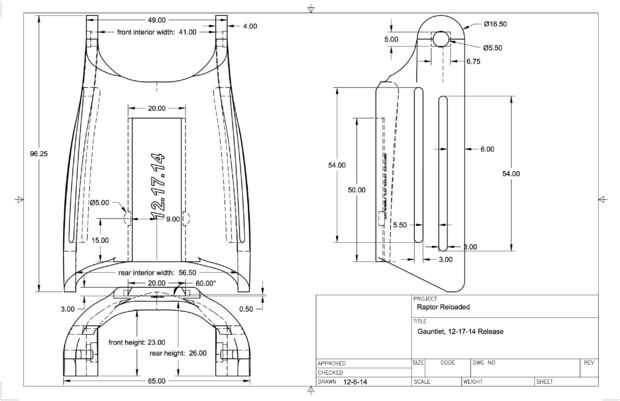

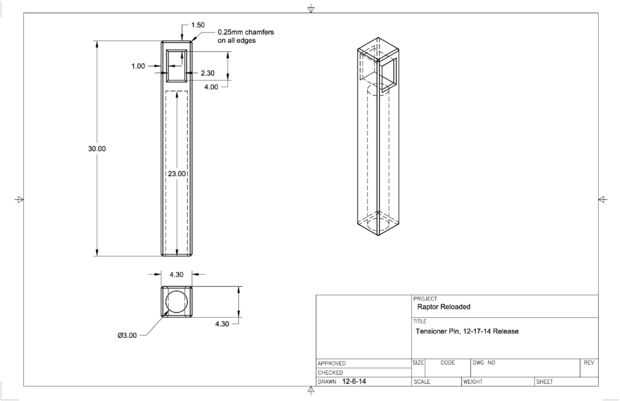

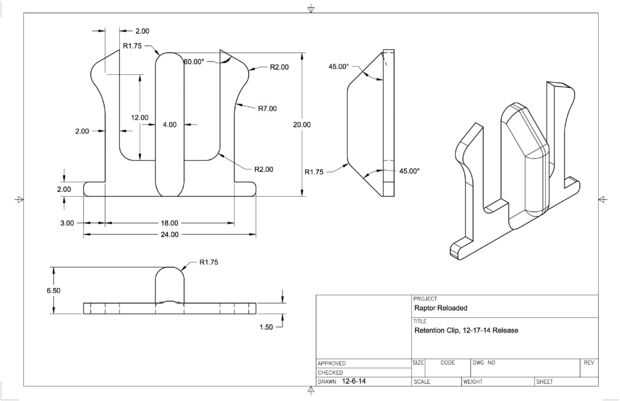

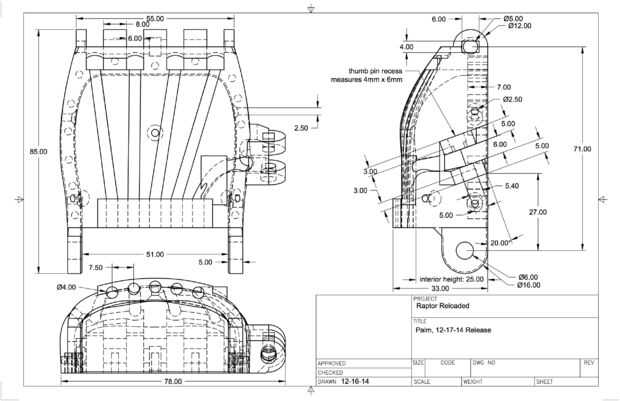

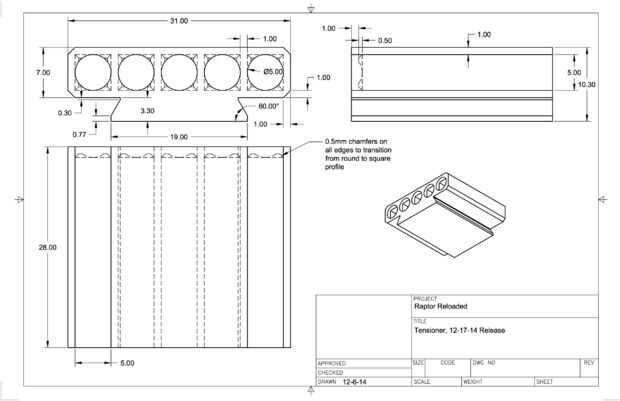

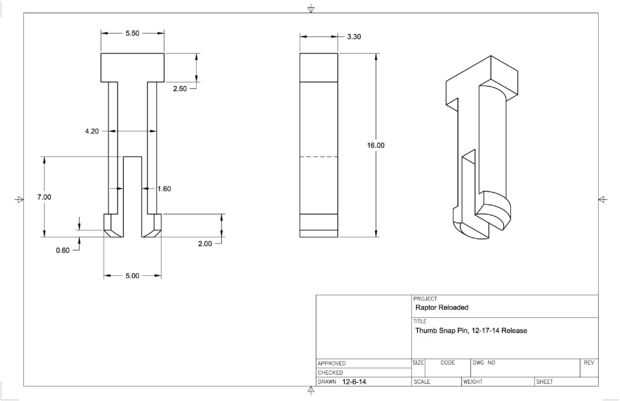

Porque espacio radial y lateral para asambleas de movimiento es absoluta, escala lineal puede causar problemas a grandes escalas. Para aquellos con alguna experiencia en CAD, la nativa fusión 360 fuente archivos como archivos STEP y IGES están disponibles aquí. Dibujos técnicos detallados pueden encontrarse en github. Para una introducción al modelado en fusión 360, consulte la página Cómo empezar en fusión 360 en enablingthefuture.org.

Recomienda la configuración de la impresión:

  • PLA (o ABS, PET, Nylon)

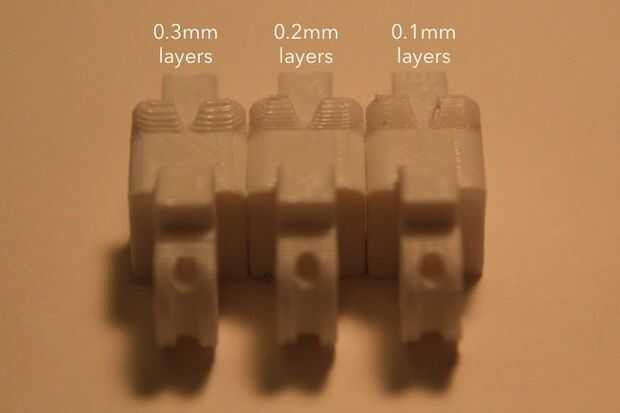

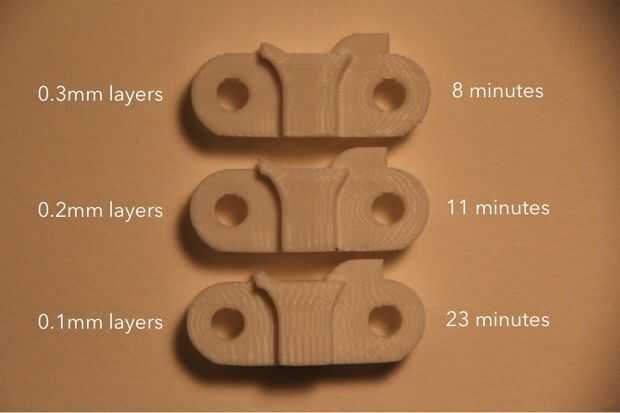

  • capas de 0,2 mm

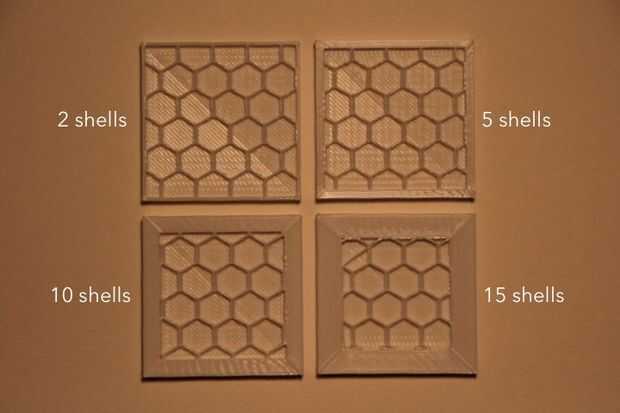

  • 2 conchas

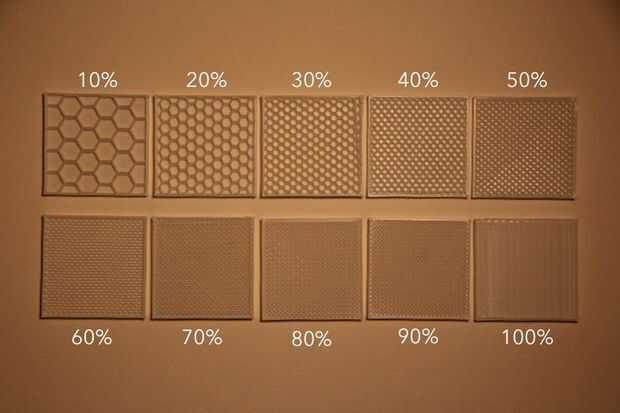

  • 35% relleno

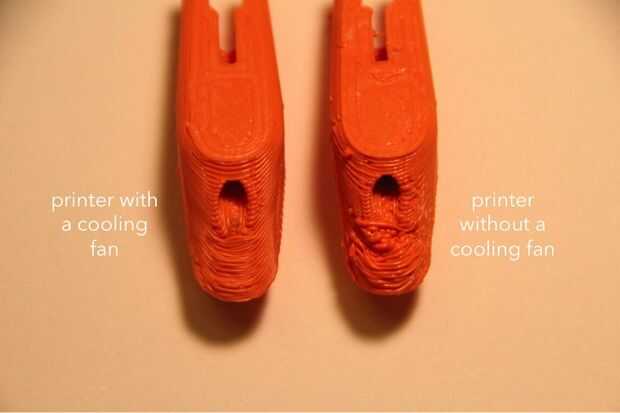

  • Ventilador de refrigeración activa en

Materiales adicionales:

El Raptor Reloaded requiere un hardware adicional de montar, más que puede ser procedente de la página de Fuentes de Hardware en el sitio web de e-no se puede.
