Paso 3: Utilizando DMM

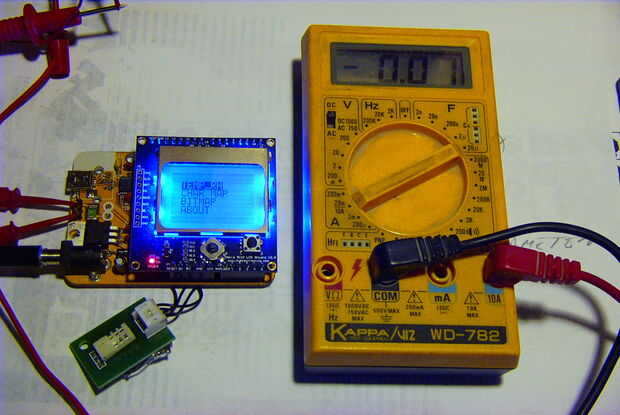

DMM (Multímetro Digital) es un instrumento que mide voltaje, resistencia y corriente. La primera foto es un golpe de suerte. Aunque no tengo uno, son uno de los DMMs mejor. Además de la platija es un nombre tan interesante.
Estos son algunos consejos sobre el uso de un DMM.

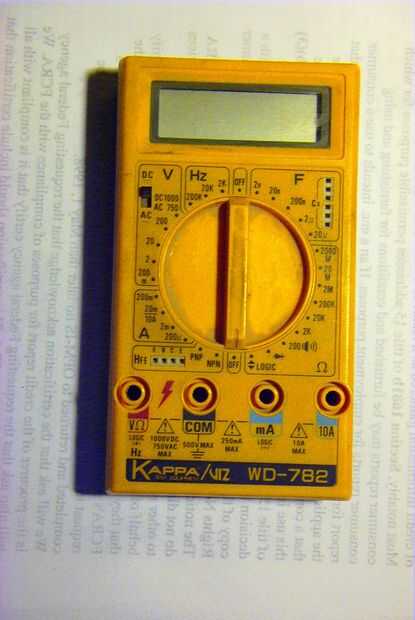

El DMM siguiente es mío. Resumen:
Los cuatro orificios en la parte inferior son para las puntas de prueba. El segundo marcado COM es para la punta de prueba negra.
El primer agujero es marcado V (Omega). Esto es para medir voltios y ohmios. Aquí va la punta de prueba roja.
Los hoyos mA y 10A están para la medición de la corriente. La sonda roja tiene que trasladarse a uno de estos al medir corriente. No te olvides de mover hacia atrás!!!
Debajo de la pantalla a la izquierda hay una sección con la etiqueta 'V' para voltios. En esta sección, el interruptor vamos a seleccionar entre DC y AC. Se puede ver que el selector rotativo puede elegir varias posiciones en voltios. Estas son gamas diferentes. Si el medidor muestra una sobretensión, ajuste el selector al siguiente rango superior.
A la izquierda de V, hay dos secciones etiquetadas Hz de frecuencia y F faradios (capacitancia). Muchos DMMs no dispone de estos.
Por debajo de V es la sección marcada 'A' para amperios.
Debajo de A es otra sección para la medición de transistores. No disponible para todos los DMMs.
Frente a estas es la sección con el símbolo Omega para ohmios o resistencia. En el rango de selección hacia la parte inferior es una selección con un símbolo de diodo, específicamente diseñado para la comprobación de diodos.

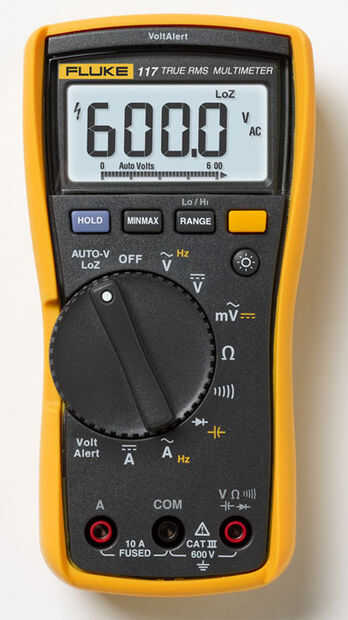

Este multímetro de la platija tiene algunas diferencias. Hay una V y una con una línea sólida y una línea discontinua sobre él. Esto significa que DC. La línea de la onda es de CA. Hay hay selecciones de rango en el selector. Este multímetro es anunciador que significa que el DMM seleccionará automáticamente la mejor gama.
Casi todo que voy a hablar en el mundo de Arduino es de CC. Así establece el DMM en DC, DC voltios o amperios de corriente continua.
Al medir el voltaje de C.C., a veces usted recibirá una tensión negativa, por ejemplo, - 5V. Lo que esto significa es que del DMM negro al rojo la tensión es negativa. Puede verificar esto con una batería que tiene un positivo y un negativo. Ahora todas las placas Arduino que conozco tienen sólo positivo voltajes referenciados a tierra, por lo que para la mayoría de las mediciones de voltaje puede conectar el cable negro a un punto de la tierra y el conductor rojo mostrará positivo o cero. Algunos DMMs vienen con los accesorios de la sonda como un miniclip en la segunda foto o puede utilizar un plomo de Miniclip.com como se muestra. Clip de un lado a la punta de prueba negra y el otro para el lado de tierra de un condensador o un alambre pegan en el suelo de pin 4 o 5 del conector de alimentación.

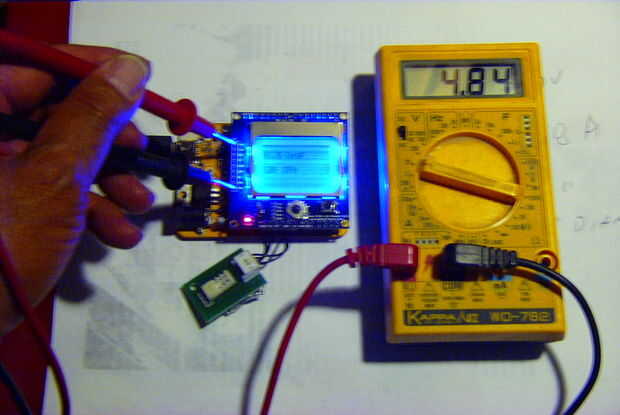

Vea la foto. Aviso el voltaje es sólo 4.84 V para el Arduino con alimentación USB (que pasa a través de un concentrador USB alimentado).
Medición de corriente continua es más difícil. Para Arduinos, rara vez necesitará medir actual. Para la mayoría de DMMs, efectivamente tienes que tomar la punta de prueba roja del conector de V ohmios y ponerlo en el otro conector. Se puede ver que un conector separado marcado 'A' en el cuadro DMM. También, usted tiene que romper el circuito que desea probar y poner el contador en el medio. Por ejemplo, desconectar un cable y poner las puntas de dos metros donde estaban conectados los cables.
Punta: Es muy fácil conectar un multímetro mide mal actual, por lo que mayoría de los fabricantes pone un fusible en proteger de esto. Si el DMM no parece estar funcionando, busca un fusible. Es a menudo por debajo del 'A' conector.
Al escribir este Instructable, no funcionaba mi amperímetro. Es mi fusible en el compartimento de la batería y estaba abierta.
Otro Consejo: Antes de medir corriente Asegúrese de que el DMM se establece en el rango más alto probable. Corriente excesiva fundirá el fusible.
Punta de Arduino: Si desea medir cuánto actual es dibujar tu Arduino, Arduinos la mayoría tienen un jumper que permite seleccionar entre alimentación USB y alimentación externa. Quitar el puente y conectar las dos clavijas de puente pequeño con dos miniclips poco separados como en la imagen y conectar el DMM para los clips. Vea la foto. Desde mi fusible, tuve que usar el conector de 10A. Por cierto es probablemente sin fundir.
Resistencia no es AC o DC. Para medir resistencia, el DMM utiliza su propia batería interna por lo que hace que esta batería, el multímetro y una resistencia de un circuito completo.
PRECAUCIÓN: No intente medir la resistencia con energía en un Arduino.
Añade un circuito completo donde no debería y podría dañar el Arduino y el DMM.
Para medir correctamente un resistor, necesita energía al circuito y desconecte un lado de la resistencia del circuito. Resistencias pueden dejar abierto, corto o incluso cambio de resistencia. Ahora si eres un experto o perezoso y no desea desconectar una resistencia, se puede medir a través de él en un circuito alimentado. Sólo ten en cuenta que cualquier otros componentes conectados pueden afectar su lectura. A veces esto puede indicarle si un componente está abierto o en cortocircuito, sin embargo.

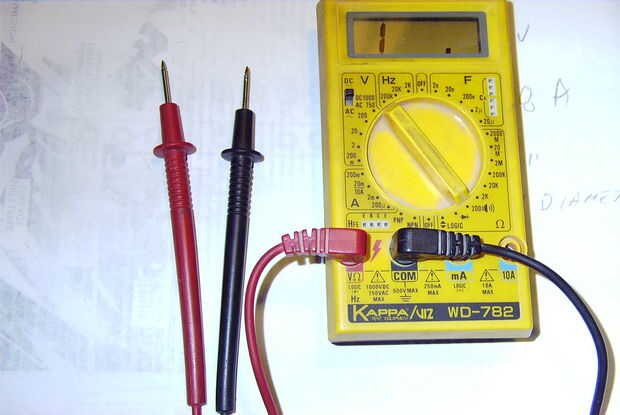

Medición de resistencia: Aviso el DMM en la foto tiene un pequeño símbolo de omega para la resistencia. Cuando se selecciona ohmios en un DMM sin nada conectado a los electrodos, se visualiza OL o mina muestra un 1 hacia la izquierda. Lo que esto significa es que es abierto (o resistencia infinita). Vea la foto. Esto es normal.

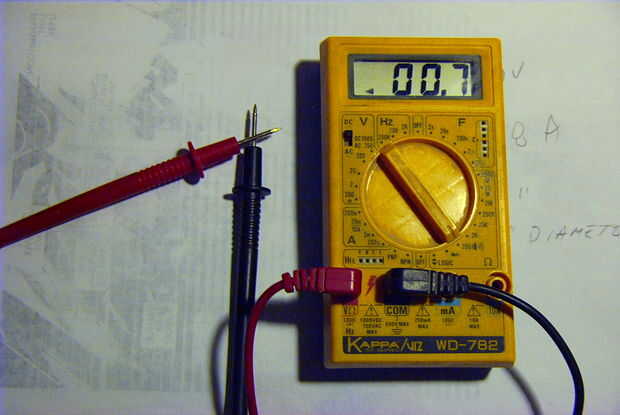

Para una prueba, es una buena idea a corto de la prueba de dos conductores. El multímetro debe leer menos de un ohmio, llamado corto. Vea la foto. Puntas de prueba son alambre, alambre tiene una resistencia y así hacer los conectores de la sonda. Como se utilizan las puntas de prueba, se desgastan y puede aumentar la resistencia. Si la resistencia de la sonda varía o es más de unos pocos ohms, debe conseguir algunas puntas de prueba de nuevo. De lo contrario sólo tomar nota de la resistencia y añadir a su lectura si es importante.
DMMs mejor suelen encenderse pero mía no es. Medios de selección automática del rango, cambiará automáticamente a la gama correcta para lo que usted está midiendo. Así que el tuyo no y si aparece una indicación 'abierta' al leer algo, entonces usted debe ir al siguiente rango superior hasta llegar a una lectura o en la gama más alta. Cuando no de resistencias, generalmente abren.
El ajuste de la resistencia también es bueno para la comprobación de continuidad y carrera. Si Conecte las puntas a ambos lados de un botón o switch y cerrarla, el DMM debe leer unos pocos ohmios. En los circuitos electrónicos más, lo más alto de fracaso es mecánicos tales como interruptores y botones.
Si usted ha montado un kit y no está funcionando correctamente, puede probar continuidad a través de juntas de soldadura. Debe leer cerca de 0. También, si diseña y conectado a un circuito de protoboard, un ohmiómetro DMM es una buena manera de solucionar problemas de cableado. Lo que me gusta hacer primero es medida de 5V a tierra para asegurarse de que no hay ningún cableado importante o pantalones cortos que tratarán de drenar la fuente de alimentación. Ahora mides resistencia pero no debe ser demasiado baja. Mi Freeduino mide unos 56K ohmios.
DMMs mayoría pueden probar diodos. La mayoría tienen una configuración de diodo separado o algunos tienen una configuración de diodo bajo resistencia. Incluso sin una selección independiente, puede medir diodos con una gama baja de ohm. El truco de los diodos es que llevará a cabo y lea la resistencia con los cables de una manera pero cuando cambio los cables, leen abierta o muy alta resistencia. Los diodos pueden dejar abierto o corto.
Me di cuenta que LED se puede probar también con un DMM con el ajuste del diodo. Lea como un diodo y puede incluso luz hacia arriba. No sé si esto funcionará con todos los DMMs y todos los LEDs.
Así que espero este Instructable le ayudó a conseguir su Arduino operacional.
