Paso 3: piezas
R1 22k
R2 22k
R3 22k
R4 1k
R5 2k 2
R6 10k
R7 10k
R8 560k
R9 39k
R10 4k 7
R11 100k
R12 10k
R13 39k
R14 6k 8
R15 390
R16 560k
220uf C1
220uf C2
C3 .15uf
100pf C4
C5 2nf7
C6 10nf
.47uf C7
C8 .1uf
C9 .1uf
C10 6nf8
C11 3nf3
.47uf C12
C13 .1uf
C14 .01uf
.01uf C15
D1 1N4004
D2 1N4004
D3 1N4004
D4 1N4148
D5 1N4148
D6 1N4148
1N4148 D7
D8 1N4148
D9 1N4148
Z1 5.1V
LED1 5MM
T1 BC549
IC1 LM4558
SL1 REGISTRO DE 1M DE POT1
SL2 SW1 SPDT
SL3 POT2 50 K LIN
SL4 POT3 50K LOG
SL5 SW2 DPDT PB
SL6 SW3 SPDT
SL7 SW2 DPDT PB

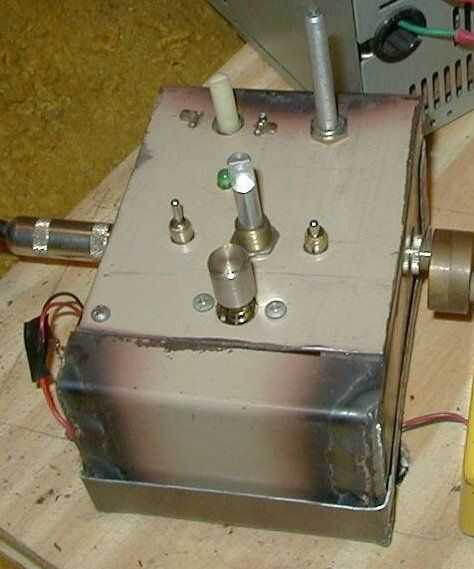

Whoa! Espero que usted también ha almacenado una caja de basura como hago o que vas a hacer rico tu distribuidor local de Radio Shack. No comprar una cosa para mi. Es pura basura. Cuando ves a mina lo veremos también.
Otra cosa que debo mencionar acerca de las piezas que utilicé para mi a diferencia de lo que fue llamado para en el esquema original es el amplificador operacional que utiliza. En el esquema original se llama para el uso de un amplificador de op dual TL072. Usé un vintage JRC4558 en mina. Ésos son mucho buscados dispositivos para uso en guitarra sobre unidades por cualquier razón. No veo una razón para utilizar un amplificador especialmente limpio en un dispositivo que estoy mirando para conseguir la distorsión de todos modos. Me imagino que cualquier amplificador operacional dual trabajaría con este circuito por lo que la elección por lo que usas es suya.
