Artes de GM Overdrive Pedal construir (2 / 13 paso)

Paso 2: Junta


Este circuito parece engañosamente simple en el esquema. Construí esta cosa así que confía en mí su bastante complicado físicamente. Pero si Grabe un tablero para luego se construye muy fácilmente. Junté mi en un par de horas. Supongo que estoy intentando decir es que aquí sí podría construir este circuito en perfboard o quizás veloboard o placa perforada pero si lo haces va a ser bastante difícil y probablemente tipo de bruto.

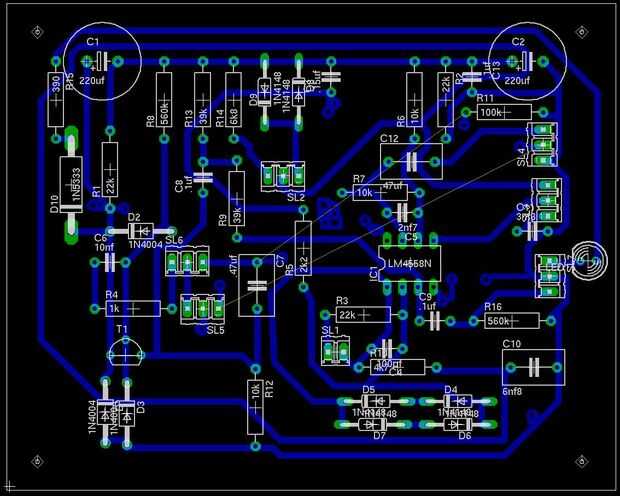

Hey depende de usted, te sugiero grabado un tablero para él sin embargo. ¿No quieres que tu efecto loco morir en ti cuando estás en el escenario haciendo un concierto lo que? En esta página voy a poner una captura de pantalla, entonces mi águila brd archivo de obra de arte para el grabado de este circuito. El diseño que hice para este tablero no es óptimo pero es lo suficientemente bueno, probablemente podría utilizar algún trabajo más honesto. Quien sabe tal vez mi diseño descuidado es lo que hace mina rock tan duro!
