Arte del pixel de madera en pequeña escala (v2) (9 / 11 paso)

Paso 9: Apéndice B: rejillas isométricas

¿ Dos dimensiones no cortar dices? Bien, aquí es otro que su camino! Sólo agarra la herramienta de corte de red y gire 30 grados, tonto!... Uhm bueno, es bastante terrible de rimas me :) De todos modos, al lado de rejillas regulares de corte con la herramienta de corte de red, se puede utilizar igual para cortar redes isométricas. Éstos se utilizan típicamente para hacer dibujos técnicos en 3D. Sin embargo, en nuestro caso vamos a utilizar para hacer algunos "arte voxel". (Un voxel es el equivalente a un pixel 3D).

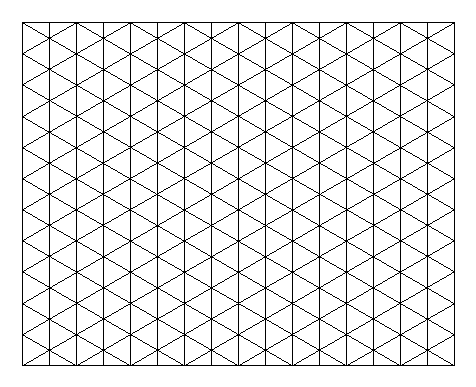

Dibujar una cuadrícula isométrica con nuestra herramienta de corte de red es muy similar a una malla regular; Usted puede hacer como sigue:

• Primero se corta una serie de líneas verticales. Puede usar cualquier espacio que te gusta.
• Ahora ir a buscar algo con un ángulo de 30 grados. Tengo uno de esos triángulos de plástico de 30 grados que utilicé una o dos veces en secundaria para practicar hacer dibujos técnicos. Si no tienes uno, sólo tiene que utilizar un poco de trigonometría de magia para poner una regla o algo en un determinado ángulo. Matemática!

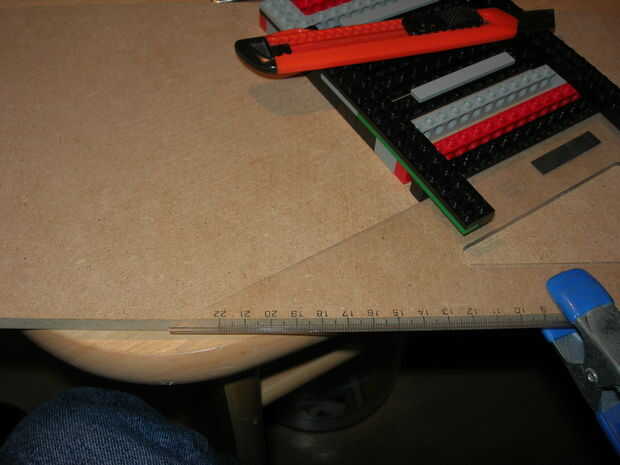

• Sujetar el triángulo de 30 grados en cualquier lugar en el lado del panel de madera, como se muestra en la primera foto. Ahora usted puede fácilmente dibujar una serie de líneas formando un ángulo de 30 grados con la herramienta de corte de red, usando la misma cantidad de espacio que las líneas verticales.
• Separar las abrazaderas, girar el triángulo alrededor de 30 grados, y obtienes 150 grados (180° - 30°). A diferencia del paso anterior, ahora debe ser muy preciso acerca de donde exactamente poner el triángulo. ¿Ver donde todos los puntos donde las líneas verticales unen las líneas de 30 grados? Sus líneas de 150 grados deben pasar a través de los puntos, así que Tómese su tiempo en la colocación del triángulo.
• Una vez que el triángulo está en la posición correcta y has cerrado, dibujar una serie de líneas de 150 grados, otra vez utilizando el mismo espacio.
• Todo hecho; Diviértete dibujando arte voxel!
