Paso 6: La solución
Hice un poco de búsqueda en Internet y elaboró un diagrama de cableado, después de un viaje rápido a shack de radio que empecé a armar una solución viable.

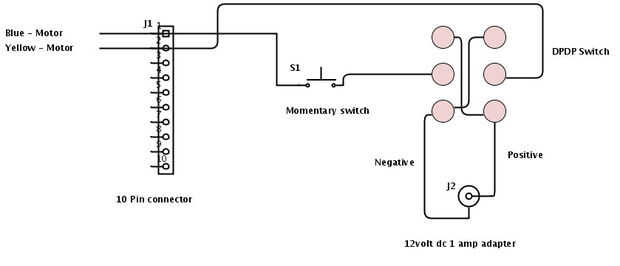

Aquí está el esquema que surgió:
Recogí un interruptor DPDT, un conector de voltaje del adaptador de CC y un empuje de botón momentario y un caso de proyecto que tenía puesta alrededor de mi escritorio y algunos cables.
Después de cableado hasta la nueva caja de regulador había montado en el cuadro de la bicicleta estacionaria y me conecta los cables amarillo y azul para la nueva caja de control:

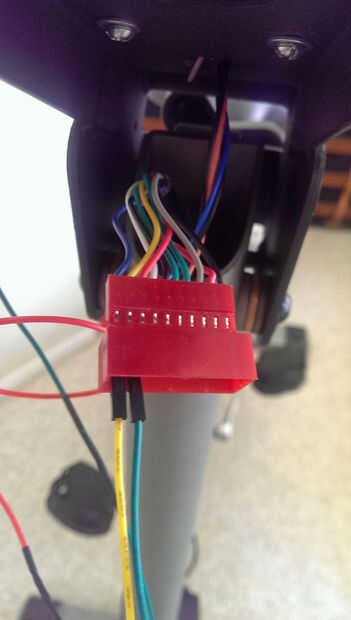

Aviso que conecté la salida conduce al conector de cable utiliza algunos conectores puente mujer. Así cuando suben con una solución del microcontrolador será una solución fácil al usar el conector del cable existente.
Si decides conectar uno de ustedes propio, quizás tenga que cambiar el amarillo y azul alambres para el interruptor de DPDT aumentan la tensión cuando el interruptor es presionado en la posición hacia adelante y presiona hacia atrás para reducir la tensión.
Ahí lo tienen, un controlador de ejercicio rápido y sucio trabajo. Ahora puedo mantener a mi esposa en mi espalda y volver a mis otros proyectos de microcontrolador.
Disfrutar de
