Arquitectura modelo hacer usando un cortador del Laser del (2 / 7 paso)

Paso 2: Medición de las superficies del modelo

Una vez que el modelo 3D, planos 2D necesitan crear de cada superficie en AutoCAD. Cada componente del modelo que será visto por el ojo debe medirse a escala completa.

Cada plano del techo, la pared exterior, plano de tierra, columnas, vigas, etc. se convierte como una «pieza de rompecabezas.» Cada pieza del rompecabezas es montado y pegado para formar el modelo final.

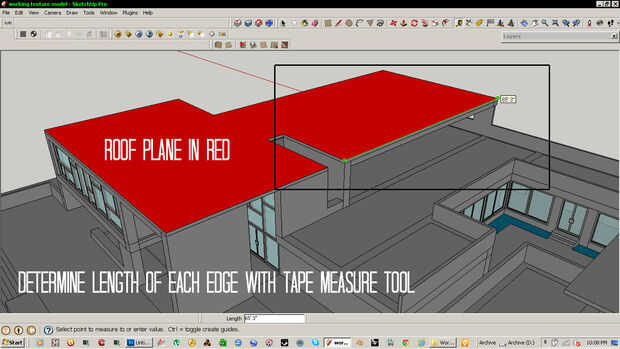

Tenemos que hacer cada pieza del rompecabezas. Para ello, se miden las aristas de cada superficie con la herramienta de cinta métrica o dimensión en Sketchup.

Estas imágenes muestran cómo uno de los planos de techo había medido. Tiene muchas caras y bordes y pensé que sería un buen ejemplo. Es necesario encontrar las longitudes exactas de cada borde. Esta manera, el modelo físico se verá exactamente igual que el modelo 3D y todas las piezas se coinciden.

Otra vez, estoy uno de los planos del techo utilizando como ejemplo y han coloreado rojo para la claridad de la superficie.

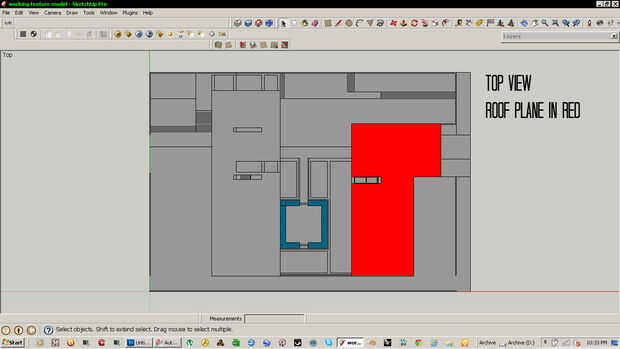

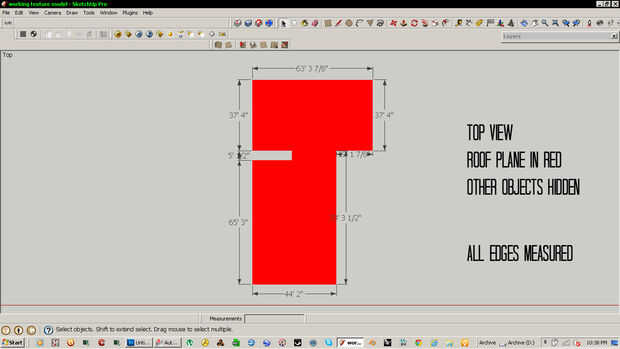

Dependiendo de la pieza que usted está midiendo, se puede cambiar a una vista específica en el programa. Esta es la vista superior ya podemos ver el componente entero. La pieza que estamos midiendo es en rojo, pero el resto del modelo puede verse así. En la imagen final de este conjunto escondí los otros componentes del modelo de claridad.

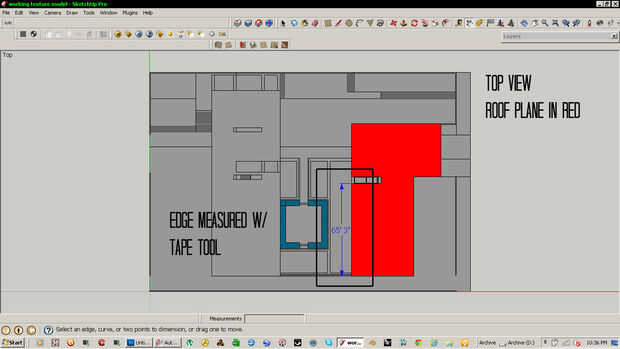

Utilizando la herramienta de dimensión puede rápidamente determinar las longitudes de cada pieza.
