Paso 3: Proceso de fabricación

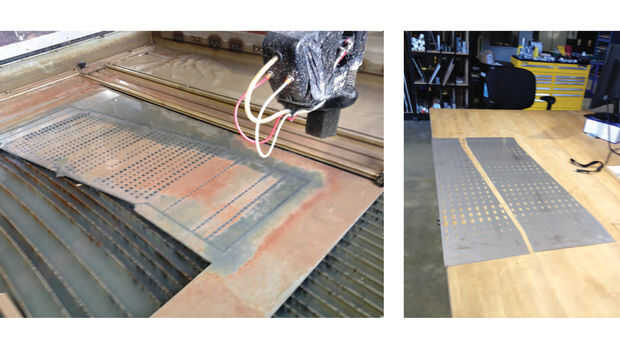

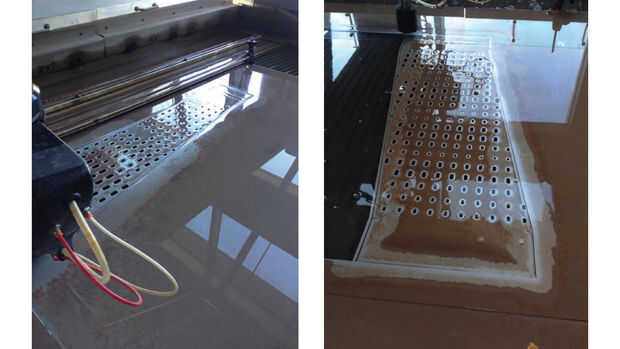

Tres prototipos fueron producidos en el desarrollo del sistema de fachada. Cada uno de estos prototipos fue fabricado en el chorro de agua Omax en el taller de 9 Pier en San Francisco. El proceso para cada prototipo incluyó los siguientes pasos:
- Modelado de piezas en 3D software.
- Acoplamiento / Frusleros geometría 3D en un dibujo 2D.
- Exportar el dibujo como un archivo DXF.
- Toolpathing completa en el software de diseño de Omax pathing. Consideraciones importantes para estos prototipos incluyen asegurarse de que el chorro de agua (que tiene un espesor que) fue dirigido por el lado correcto de cada línea de corte.
- Fabricar las piezas utilizando el software de Omax hace.

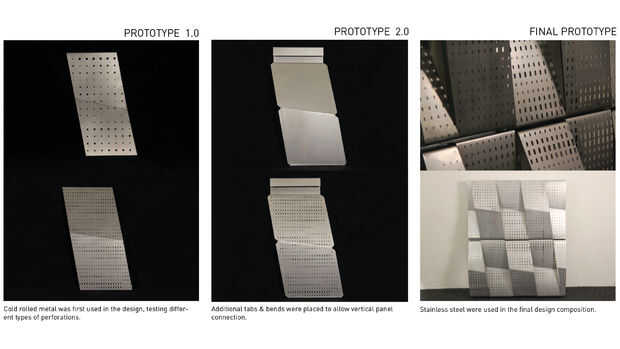

El aspecto más importante de este proyecto que necesita refinamiento a través de la fase de prototipo fue la geometría y la cantidad de perforaciones. El prototipo inicial, que incluyó a casi 2000 agujeros, algunos tan pequeños como 1/4", tomaron casi una hora para cortar, mucho demasiado sugerir que el sistema sería factible cuando escalar. El prototipo final aumentó el tamaño y espaciamiento de los agujeros para reducir el tiempo de corte en casi un 70% manteniendo la calidad gradating del patrón general.
