Arquitecto de RGB LED lámpara (8 / 9 paso)

Paso 8: La soldadura!

Ahora, usted puede ir a la parte de soldadura.

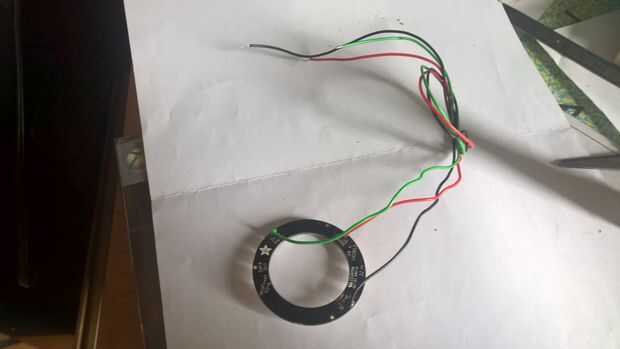

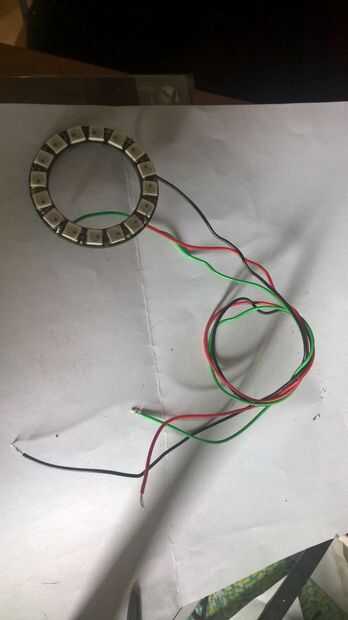

En el anillo de neopixel, soldar un cable rojo a los + 5V, uno negro, y verde (por ejemplo, yo quería blanco al principio... pero suceden cosas) a los entrada de datos.

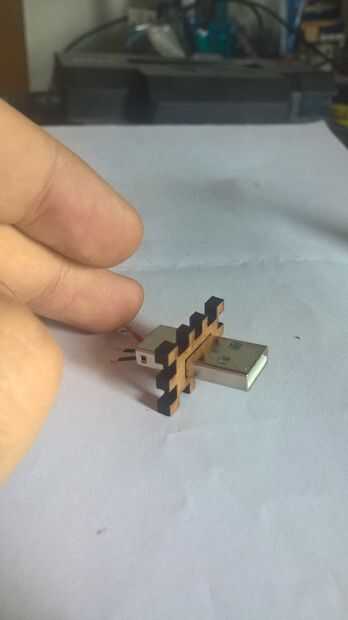

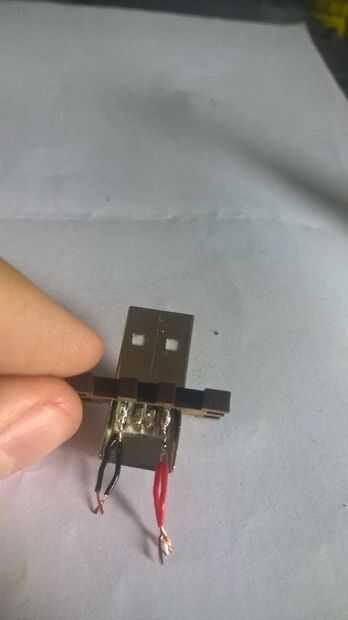

En la parte de usb, soldar 2 cables pequeños a cada tierra y + 5V. Debería haber sido 3 alambres a la tierra.

Luego, soldar todo el attiny: los + 5V (desde el usb + 5V), la tierra (desde el usb también), los datos de entrada del anillo de neopixel (pin 0), el botón (pin 2 de mi código).

Por último, soldar el otro pin del botón en el suelo (¿entiende por qué los 3 alambres en el USB de tierra? :))
