Aro del LED Hula, recargable (6 / 11 paso)

Paso 5: Los cables de LED

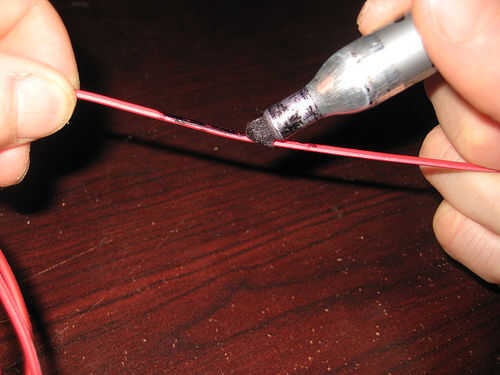

he comprado 1 carrete de cable de red 22 awg. Así que para distinguir lo positivo de lo negativo tuvo un marcador y corrió por una longitud del cable rojo. Ahora tiene una línea negra que es el negativo.
He comprado un segundo carrete de blanco por el doble. Por lo que pude distinguir las diferentes cadenas de LED.
(vista trasera, utilizar el mismo color para los cables de led y un color diferente para la línea de batería.)

A continuación ejecute los cables de LEDS, positivo y tierra. Marcar donde quieres el LED y las pilas para ir.

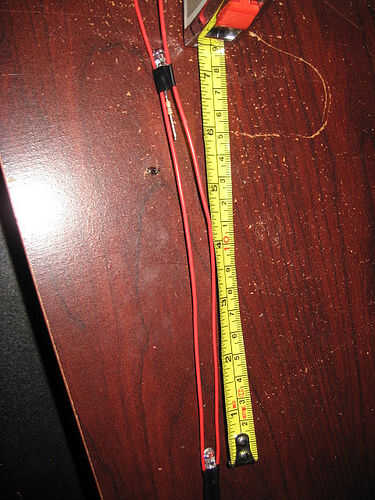

21 LED por longitud del alambre de 132". Fue alrededor de 6,5 pulgadas entre cada led.

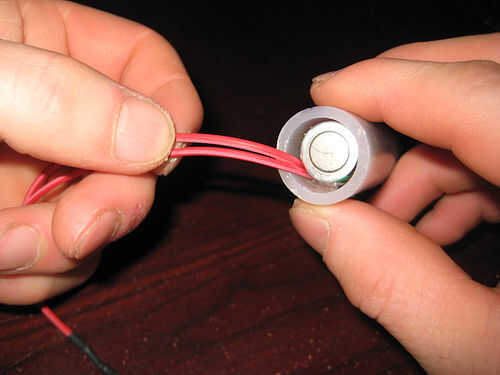

Asegúrese de dejar suficiente espacio entre el LED de las baterías, no soldar o cinta o no encajan en la tubería.

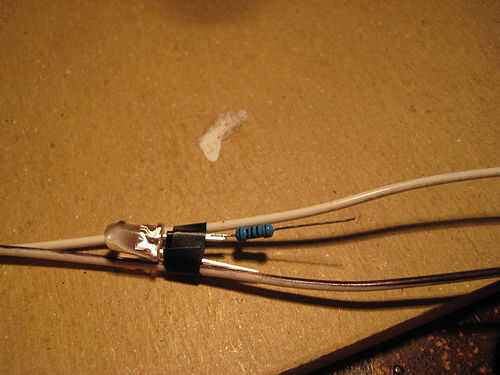

Sus resistencias a su parte más larga de los LEDs de la soldadura.
Y luego suelde la resistencia al cable positivo.
La otra línea del led para el suelo de la soldadura.

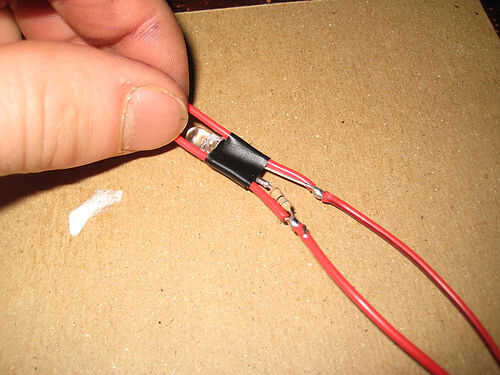

Cinta los cables expuestos. Y los cables juntos. Mover a la siguiente condujo.

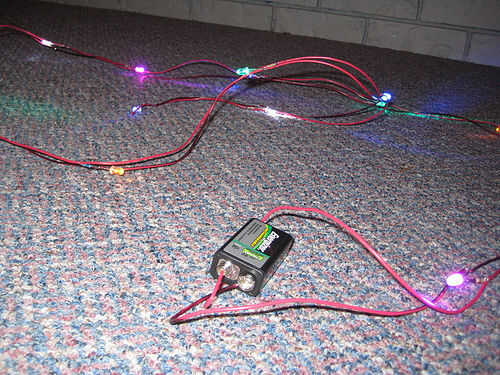

Siempre pruebe la cadena antes de ir al siguiente paso. Puede utilizar una batería de 9 voltios para que sea más fácil. Simplemente toque la cadena positiva en el pequeño puerto y el negativo al polo con los pliegues.

Este paso toma más tiempo. Me llevó unas 3 horas, tomando mi tiempo. Las resistencias de la soldadura, soldadura 42 led de a las 2 líneas, tapeing todo para arriba.
