Paso 1: La lista de materiales y montaje.
Esto realmente me llevó sobre una media hora hacerlo. La única parte que podría ser objetable corre electricidad en un armario. Su probablemente contra el código, pero, de nuevo código fue escrito cuando las bombillas incandescentes eran la norma. nunca consideran bombillas LED de bajo voltaje bajo del amperio bajo calor. Si instalas esto, hacerlo en tu propia digresión y su propia responsabilidad para cumplir con su propio fuego local y el código de electricidad.
Esto es lo que usa/compré para el proyecto (el BOM (bill del material:)
1) tira de led 16.4', usé sólo 1/3 de la misma. Puedo hacer 2 closests más con este una tira $4!!! (blanco caliente 5050 llevado la tira de ebay)
2) 12v 5a fuente de alimentación (laptop de ladrillo de estilo de ebay. (esto fue exagerada una versión 2amp estaría muy bien y son más baratos) $6
3) cable de extensión viejo (1$)

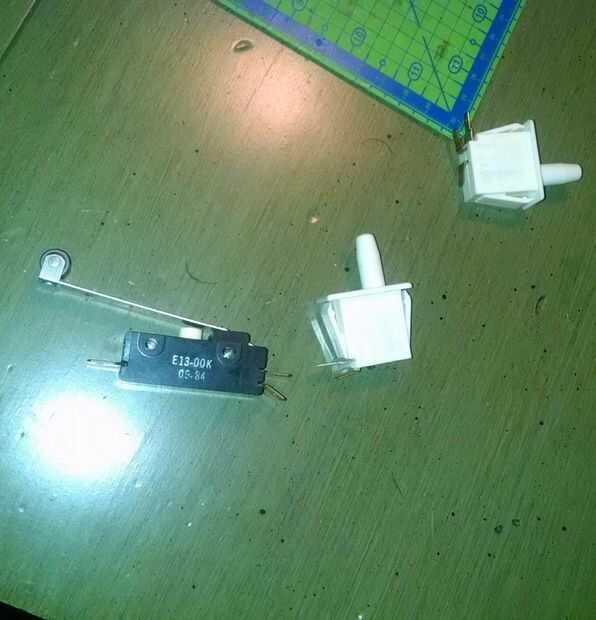

4) SPDT (un polo doble tiro) momentáneo, también conocido como el interruptor de la puerta del refrigerador. Lo importante es no tiene el terminal (normalmente abierto) porque usted quiere tener la luz enciende cuando la puerta está abierta también conocido como el interruptor no se hace (aka el atrás de un timbre) la puerta cuando cierra cierra el interruptor, y desea que esta para cortar la electricidad a la franja LED, cuando el interruptor está abierto , desea que la corriente de flujo para encender la tira de LED. Esto es probablemente la parte más confusa de este proyecto.
5) algunos tirolina corte de viejos cables de extensión ($1) va en el cable de extensión usado y puntee en el interruptor SPDT para cortar el poder que dibujaré un diagrama más adelante.
6) algunos pintan palos de la tienda de hardware. para ser utilizado para montar el interruptor.
Para las instrucciones, aquí es lo que hice:

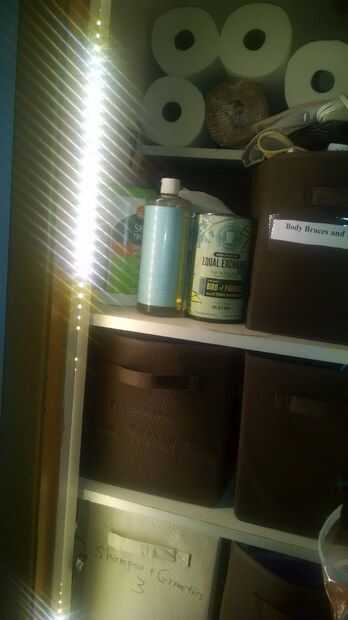

1) la tira de led tiene doble vuelta cinta, cortar una longitud que la longitud de thedoor y grabado en el interior del parante de la puerta para no golpea la puerta. He dejado el conector en la sección de tira led en la parte inferior de la puerta.
2) le enchufamos la tira de led en la fuente de alimentación de 12v. Tenía que coincidir con el rojo y negro los cables y pegadas con cinta aislante.
3) me penetra un agujero en la pared del armario en la habitación vecina, serpenteaba el acorde de la extensión a través de la pared corte el cable de extensión y sustituya los cables por lo que sólo necesitaba un muy pequeño agujero en la pared. Hubiera tenido que cortar el cable de extensión de todos modos para hacer espacio para el interruptor.

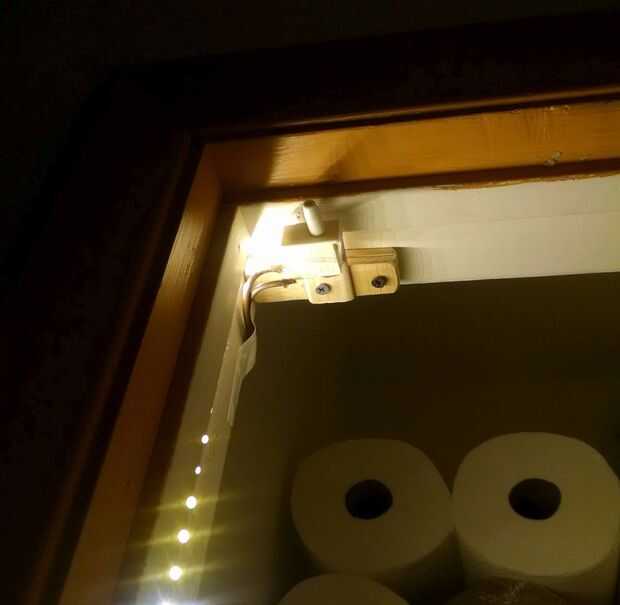

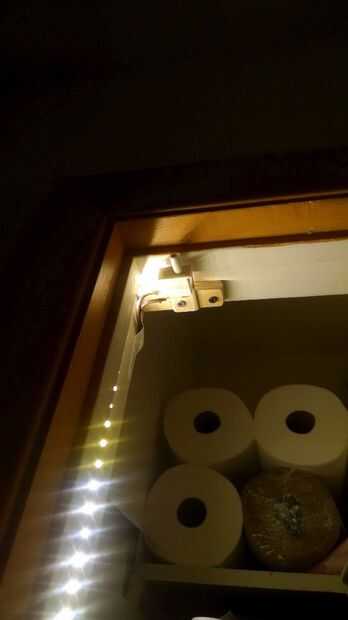

4) usando suficiente cable para ejecutar el interruptor hasta la parte superior de la puerta. Montado el interruptor que cuando cierra la puerta se presione el botón para hacer el cambio. Corte un palo pintura y pegado las piezas juntas para hacer una buena, luego pegué el interruptor 2 parte epoxy y cadena. entonces algunos tornillo de madera tornillo a lo en el marco de la puerta.
