Armario de pantalla [Windows XP] (5 / 5 paso)

Paso 5: Y listo!

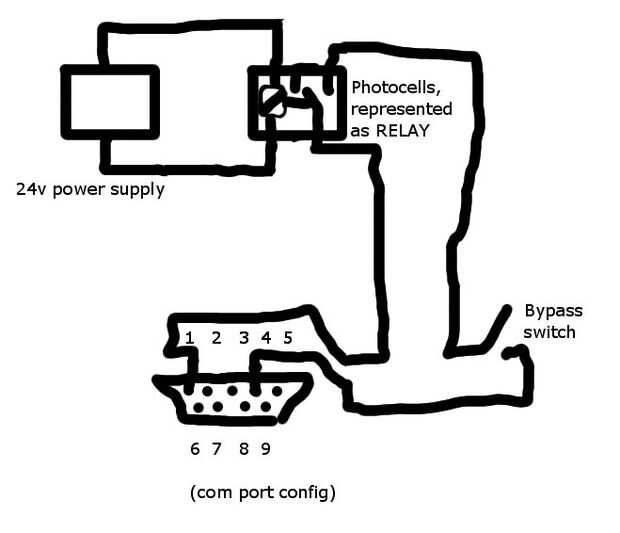

Ahora, permítanme mostrarles la historia cómo está cableado a mí.
tengo unos 10 metros de cable de audio (2wire).
está conectado a < 24vdc > alimentación
relé está en modo off cuando fotocélulas obtiene su viga-multímetro fttw

Aquí va el cable de 10m

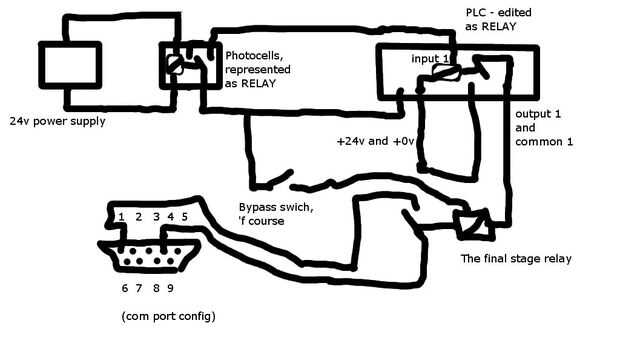

PLC - las fotocélulas son clase de un interruptor, para mi PLC.
por cable 24v + fotocélulas y volver a plc, i1
cuando detecta 24v en la entrada, encendió relé (que estaba conectada al PLC) que hicieron contacto con CD y DTR pin en el puerto com.

vamos a probar, agarra algunas comp con xp, instalar C# o. net, obtener .exe compilado, ejecutar .exe y sólo abren las puertas. WOOAH; Esto funciona!

Por cierto, programadores de C#, sabes qué arreglar si quieres diferentes efectos :)

¡Que te diviertas!
img1: fotocélulas con poder suministrar 24vdc
img2: alguna pieza de aluminiom para reflejar los rayos de las fotocélulas
img3: bypass switch - si quiero dejar any1
pic4 - plc, relay y cables para com
EN ESTA PÁGINA:

pic5 - manual de reparacion para PLC
pic6 - manual de reparacion para la versión de PLC no

negrita - fotos imperdible.

P.D.: hice esto y funcionó. para la parte eléctrica, * mayo * ayuda. no soy 100% C# programmer, acabo de ir en ella porque python con pyserial en windows xp no funciona qué python en linux con pyserial.

Quiero sus comentarios :)
