Arma de instrucción masiva! (5 / 7 paso)

Paso 5: Cada lápiz necesita una férula

El anillo metálico que se fija el borrador de un lápiz se llama una virola. El mayor problema que tuve que hacer mi férula de lápiz fue uno de proporción. Si el espesor de la virola se hicieron a la misma escala que el resto de este lápiz que sería aproximadamente 1/4" de espesor. Elegí al compromiso en el tamaño de mi férula. Destaca un poco más lejos de los lados planos del lápiz que debe pero también fija en las esquinas un poco más de lo debido. Si fuera tan grueso como su convocatoria de escala, sería muy difícil de trabajar y muy pesado para moverse. En cambio, opté por usar 24 medidor de metal galvanizado. He comprado tres tiras, cada 72" de largo. Dos de las piezas eran 11" de ancho y el tercero era 13".

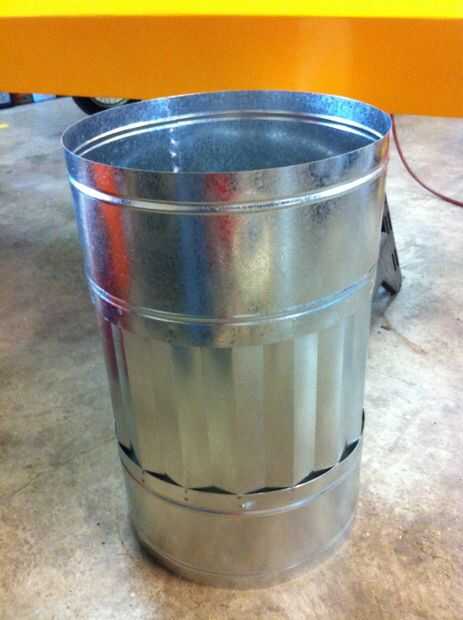

En primer lugar, me lió cada pieza hasta que hizo un círculo de diámetro de 23". Para agregar alguna dimensión de las piezas, que rodé el 11" piezas a través de un rodillo doble, poner los rollos de aproximadamente 1 1/2" de los bordes. Para la sección de 13", usé un freno de metal para hacer una serie de curvas, cada 2" aparte. Las curvas se realizaron en 15-20 grados que requirió que dobla uno, saca el metal y dan la vuelta, puso de nuevo en y otro de la curva entonces quite el metal... y así sucesivamente.

Inicialmente, intenté usar un punto-soldador para unir las tres piezas pero el metal galvanizado no soldar bien. Terminé usando remaches pop en gran parte de ella. El grano que rodé y la forma de las secciones se unió a le dio un poco de fuerza. Más en el momento de...

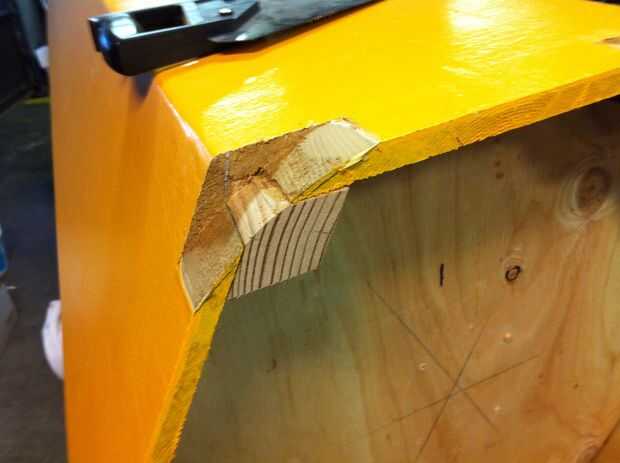

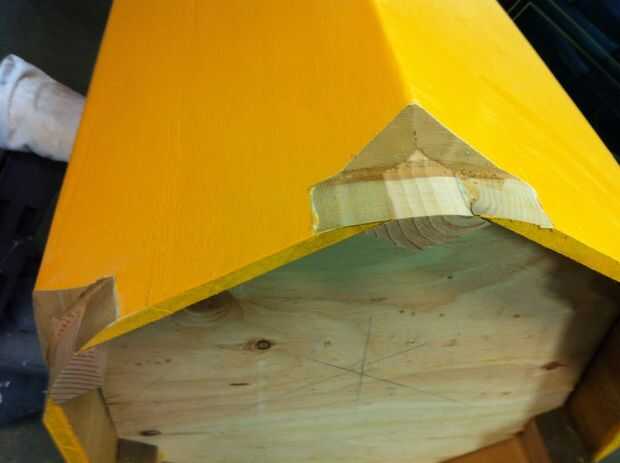

Para montar la abrazadera para el lápiz, tenía que redondear las esquinas del lápiz. Esto le dio algunos puntos de montaje bien, fuerte. Construí un marco de 2 "x 2"s y madera contrachapada. Atornillado y pegado cuatro piezas de madera laminada a dos longitudes de 10" de 2" x 2" de tal manera que dos de los s 2" x 2 "s fueron en cada extremo de la madera y la madera forma un cuadro entre los dos pares de 2" x 2". Repetí que tres veces para construir estructura entre cada sección de la virola.

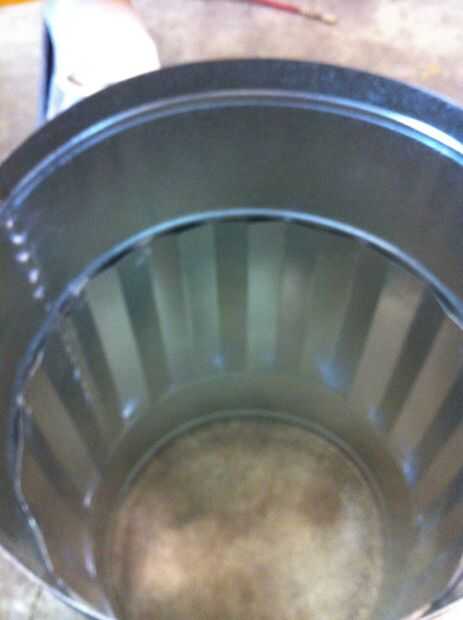

Corté tres discos de madera contrachapada para caber dentro de la virola. Uno se coloca en cada extremo de la sección central. En la última foto se puede ver el labio formado donde las secciones se encuentran en el interior. La tercera parte fue sujetada en el borde del talón en la parte superior de la foto. Si la férula era transparente, podía ver una caja de madera contrachapada sujeta al extremo del lápiz con un disco de madera contrachapada en la parte superior, seguido por una caja de madera contrachapada de taller en la sección de centro con otro disco de madera contrachapada y entonces uno más caja de madera contrachapada y un disco final. Construyendo de esta manera me permitió fijar la primera caja de madera contrachapada y disco hasta el final del lápiz antes de que me deslicé la férula en su lugar. Entonces construí el siguiente cuadro y atornillada en su lugar para que los 2 "x 2"s de se alinearon con los de la primera casilla para la fuerza agregada. Todas las juntas estaban pegadas y atornilladas. Fue capaz de llegar a dentro del casquillo para atornillar la caja de centro en su lugar a continuación atornillar el disco siguiente en su lugar. A continuación siguió el último cuadro del último disco.

En este punto. mi proyecto se parece a un lápiz pero carece de una goma de borrar. Hay una placa de madera contrachapada de 2" por debajo del borde de la virola que permitirá una goma de borrar ser montado.
