Arduplane - basados en Arduino rc avión en menos de 50$. (3 / 6 paso)

Paso 3: Conectar todo.

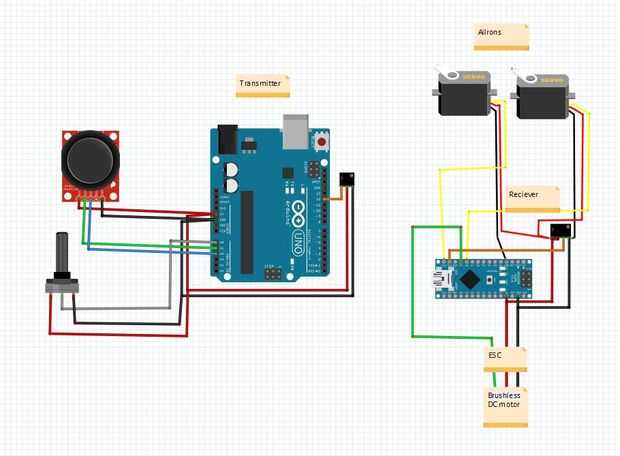

La conexión es sencilla como se explica en el diagrama de fritzing que también he incluido el archivo fritzing con código.

Tenemos que conectar un brazo al potenciómetro (10 k ohmios) para mover y usar como un acelerador.

Tenemos que añadir una antena para aumentar la gama de la telemetría. Incluso podemos usar los dispositivos de RF tales como NRF2401L y Xbee dependiendo del requisito de variedad como éstos tienen rango de alrededor de 1 km. Pero hay regulaciones gubernamentales para algunas gamas de frecuencia así que por favor tener cuidado con esas cosas. Con módulos RF obtengo un rango de alrededor de 300m con diseño de la antena adecuada.

Finalmente adjuntar el transmisor en una caja y utiliza una pila de 9V normal o recargable para alimentación de arduino.

En el lado receptor ESC energías tanto módulo arduino y el receptor.
