Arduino y Visuino: conectar 4D sistemas ViSi genio inteligente con pantalla táctil con Arduino (4 / 21 paso)

Paso 4: Conecte los cables de alimentación y tierra a la placa Arduino

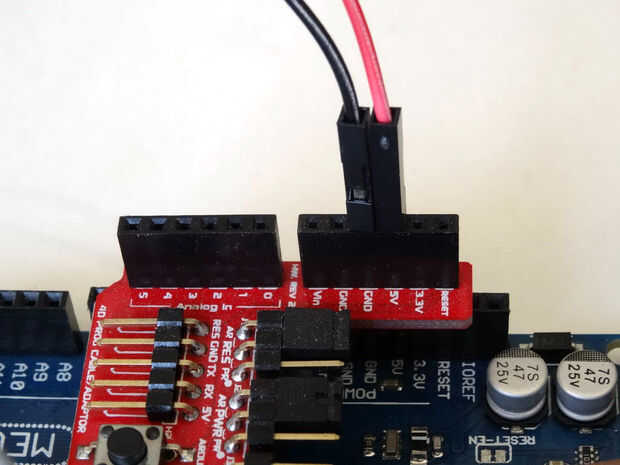

  1. Conecte otro cable macho-macho(alambre negro) con el conector de tierrade la placa de Arduino (foto 1)
  2. Conecte otro cable macho-macho(cable rojo) para el pin de alimentación de 5V de la placa de Arduino (foto 1)

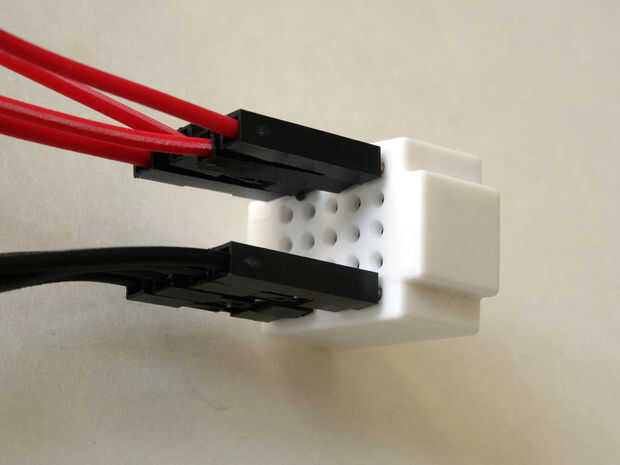

  3. Conecte los otros extremos de los 4 cables(cables rojos) - DHT11, el módulo de relé , el Servoy el Arduino junto como ejemplo con la ayuda de un protoboard (foto 2), en mi caso utilicé un protoboard pequeño (para simplificar el Instructable accionado el Servo de la placa Arduino. Se recomienda sin embargo para alimentar con una fuente de alimentación dedicada, como se muestra en este Instructable)
  4. Conecte los otros extremos de los 4 cables a tierra(cables negros) - DHT11, el módulo de relé , el Servoy el Arduino junto como ejemplo con la ayuda de un protoboard (foto 2), en mi caso utilicé un protoboard pequeño

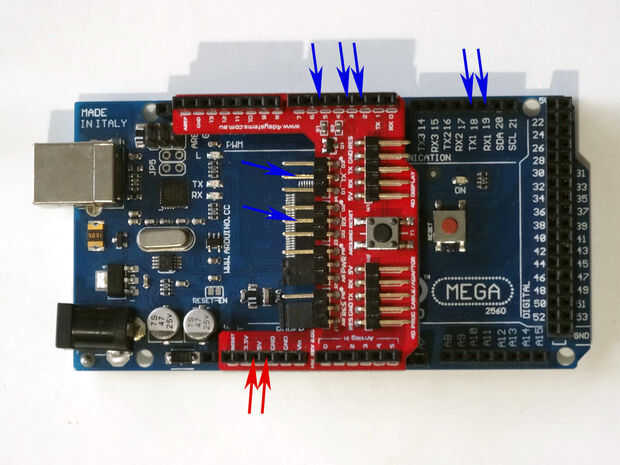

  5. Cuadro 3 muestra en rojo dónde están los 5 vy pernos de tierra de la Arduino Mega. En azul se muestran las conexiones en los pasos anteriores
