Arduino y Touchpad Tic Tac Toe (1 / 8 paso)

Paso 1: Cableado hasta la matriz de LED

De un LED a la luz, ambos sus cables se deben conectar.  Si tuviéramos que dedicar un par de pines a cada uno de los 18 LEDs (9 rojas, 9 verdes), nos rápidamente se quedaría sin pines de Arduino.  Sin embargo, con multiplexación, seremos capaces de abordar todos los LEDs con sólo 9 pins!

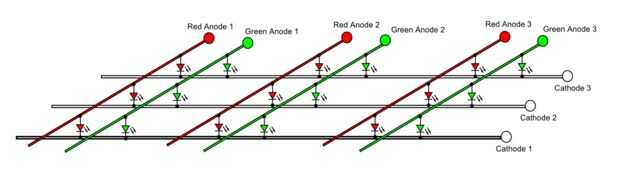

Para ello, los LEDs son cableados en forma de barra transversal, como se muestra en la figura primera.  Los LEDs se agrupan en columnas de tres, y los cátodos se agrupan en filas de 6.

Mediante el establecimiento de una línea de ánodo especialmente alta y un cátodo particular línea baja, y tener una alta impedancia en todas las otras del ánodo y el cátodo de líneas, podemos seleccionar que queremos iluminarse, como allí es solamente un posible camino que puede tomar la corriente.

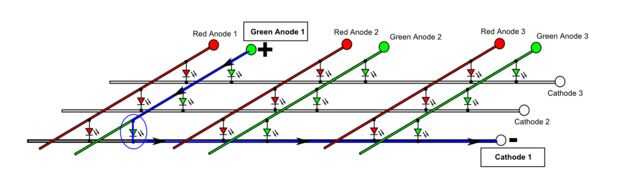

Por ejemplo, en la segunda figura, configuración de la línea verde ánodo 1 alta y el cátodo 1 línea bajo, la parte inferior izquierda LED verde se ilumina.  En este caso la ruta actual se muestra en azul.

Pero ¿qué pasa si quieres a más de un LED en líneas diferentes?  Vamos a usar la persistencia de la visión para lograrlo.  Mediante la selección de pares de líneas de LED muy rápidamente, da la ilusión que se encienden todos los LEDs seleccionados al mismo tiempo.
