Arduino y la Elipse E3 - control de Arduino I / O de (1 / 2 paso)

Paso 1: Conectar Arduino y Elipse E3

Para conectar el Arduino y Elipse E3, se deben seguir algunos pasos, que se enumeran a continuación:

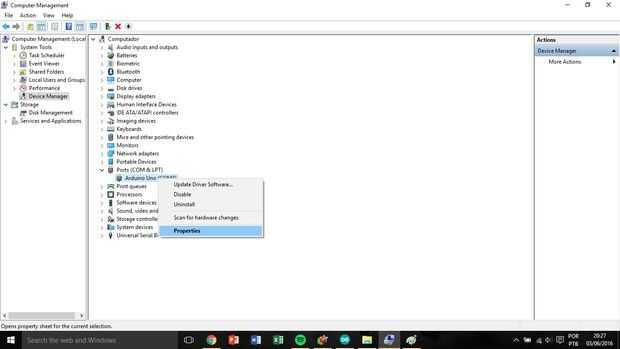

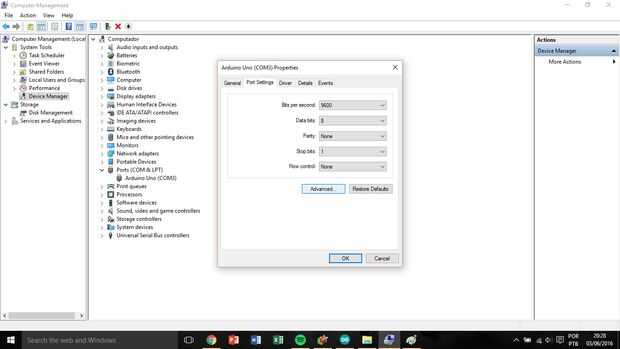

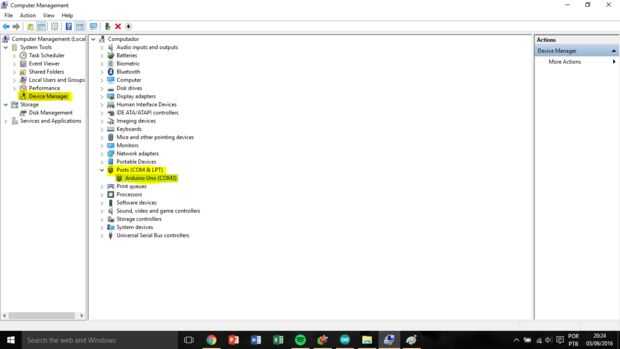

1. Compruebe si su Arduino está conectado al puerto COM3 del ordenador, así que escriba "administración de equipos" en la barra de búsqueda del menú Inicio y entrar en la opción "Administrador de dispositivos" y busca la opción "Puertos (COM & LPT)", en el que se mostrará tu arduino ya que está conectado correctamente al ordenador, si está conectado a él puerto COM3 que es OK , se puede ir al siguiente paso, otra derecha clic "ARDUINO UNO" y sus "Propiedades" y entrar en el menú "configuración del puerto" y haga clic en "Avanzado" en la que será la opción "número de puerto COM" y finalmente como COM3.
2. Después de conectar tu Arduino al puerto COM3 del ordenador, es hora de subir el programa a tu Arduino, así que descargarlo, pero antes de cargarlo Asegúrese de agregar la librería Modbusino para el IDE de Arduino, así que ir a "C:\ProgramFiles(x86) \Arduino\Libraries" y luego pegar allí la biblioteca de Modbusino.
3. Después de agregar la biblioteca de su IDE de Arduino, abre el código de Arduino que se llama "Supervisorio" y subirlo a tu Arduino, y ahora puede abrir la aplicación "Projeto1" en la carpeta "SupervisorioArduino", puesto que ya el software Elipse E3 descargado.
4. Si no tienes el software sólo acceso "http://www.elipse.com.br/port/download_e3.aspx" y la opción "Demo E3 Server, Studio, visor com".
   1. OBS: Una punta para comprobar si está funcionando la conexión entre Arduino y la Elipse E3 es el siguiente, echa un vistazo a la Tx y Rx LEDs de la placa Arduino, si ambos están encendidos o tal vez tal vez parpadea, su probablemente funcionando bien, pero si incluso no parpadeo de si sólo uno de los LED está encendido o parpadeando, hay un problema con la conexión , por lo que se supone que compruebe otra vez.
   2. OBS: Es muy importante prestar atención al configurar la comunicación, ya que sólo funciona si es conjunto Roquefortg
   3. OBS: No sé si funciona para Arduino Mega, ya que no tiene uno, solo he probado la aplicación con Arduino UNO, pero creo que es probable que trabajar.
