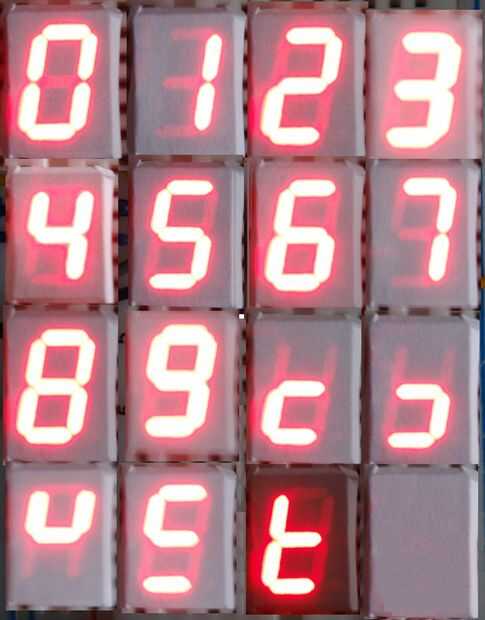

en este instructable voy a explicar cómo conectarse exhibición de segmento 7, decodificador y arduino. It´s muy fácil. Al principio tenemos que aprender algo sobre decodificador. I´m con BCD al decodificador de 7 segmentos. Mi es D147D, este es el chip viejo, pero los más nuevos son similares. Documentación sobre uno de ellos se puede encontrar
aquí . Descripción de D147D se puede ver en la imagen dos. Hay cuatro pernos para el envío de código BCD al decodificador (ABCD). Tabla del código BCD que se puede ver en la tercera imagen. Pero hay un pequeño problema. Cosa, que pines son dentro del chip conectado a la fuente VCC. Si desea establecer lógica cero de entrada, debe conectar esta entrada a la tierra.
La segunda creo, que usted necesita es la pantalla. Es necesario mostrar con ánodo común (+). Hay un montón de pantallas, usted puede elegir. Pinout de pantalla que está en cuadro four(column A). Cómo conectar el decodificador con display que se puede ver en el siguiente paso.
