Arduino Uno I2C maestro

Este es el otro extremo del esclavo I2C ATTiny84 instructable.

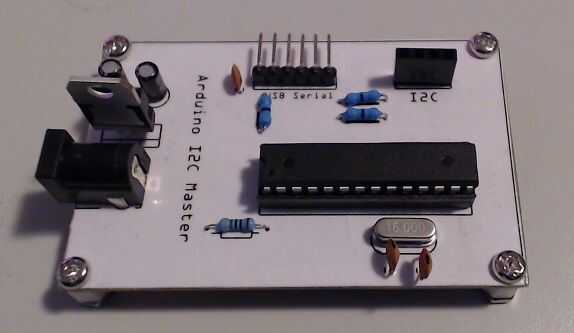

El propósito de este circuito es proporcionar una pared abajo junta ATMega328P-PU I2C maestro que controla los dispositivos esclavo I2C conectados. En el ejemplo que estoy usando, el dispositivo esclavo es un circuito con tres microprocesadores ATTiny84, pero podría ser cualquier otra cosa que trabaja como un esclavo I2C.

El circuito tiene una conexión para un módulo USB Serial (estoy usando el Freetronics USB Adaptador Serial).

Para este circuito, usted necesitará:

  • 1 x ATMEGA328P (tengo algunos PU que estoy usando)
  • 1 x 28 pines zócalo DIP
  • cristal 1 x 16 Mhz
  • 2 x 22pF condensadores
  • 1 x resistencia de ohmio 10 k
  • condensador electrolítico 0.1uF x 2
  • 1 x LM7805 regulador de voltaje (5V)
  • 1 x conector de jack de barril
  • resistencia de 3 x 0 ohm (o simplemente uso cable de puente)
