Arduino termostato con sensor TC74 (1 / 7 paso)

Paso 1: A partir

Desempaque el ventilador y el calentador.

Empezaremos con el ventilador, como esto supone menos riesgo de incendio (el calentador de tira mucho de la corriente).

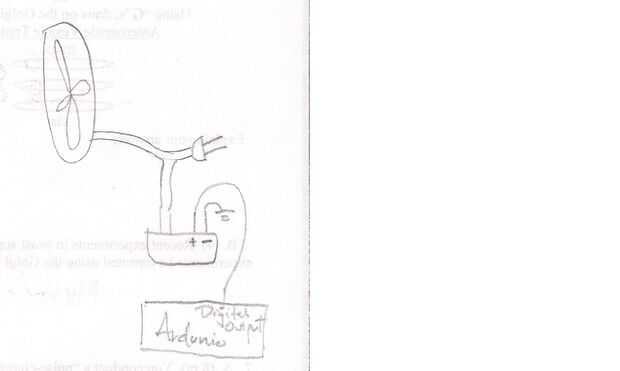

Queremos hacer un lazo cerrado de corriente mediante el relé de estado sólido, 120 V CA y el motor del ventilador.  Básicamente, queremos ser capaces de poner en cero voltios, en algún lugar que el ventilador se le dice que apague y cuando le doy en 5 V en algún lugar, entonces el ventilador se enciende.

Después de esto, podemos probar el ventilador para asegurarse de que está hablando con el Arduino.

Usar cualquier pin de salida digital que desee, pero elegí pin 13.

Para un fácil pin 13 encendido programa...

Ir a archivos -> básico -> ejemplos -> abrir y cerrar cuando se abre la ventana del software de Arduino.  (Convenientemente esto es acentuado en el pin 13).  No olvide conectar el ventilador en un enchufe de CA V 120 o su equivalente.

Hardware inteligente, siga estos pasos.

1. Desempaque el ventilador.
2. hacer un corte en la mitad del hilo para exponer uno de los extremos.

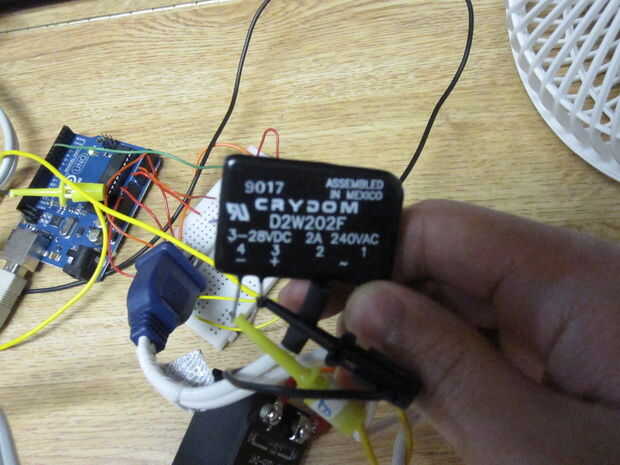

3. soldar los dos extremos de este cable a los dos extremos del lado de relé de estado sólido AC.
4. calor-encoge la tubería debe cubrir esta conexión.
5. Conecte los dos cables (+ y - 3 a 28 V DC) para el Arduino en el pin 13 y tierra, respectivamente.
6. cargar el código y ver tu fan trabajo!
