Arduino solar regulador de carga + control de salida y registro de datos en línea con Xbee WiFi (2 / 9 paso)

Paso 2: Soldando el tablero principal + sketch y bibliotecas

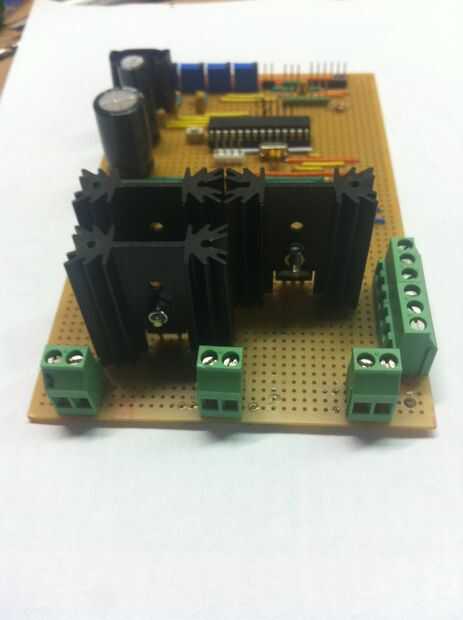

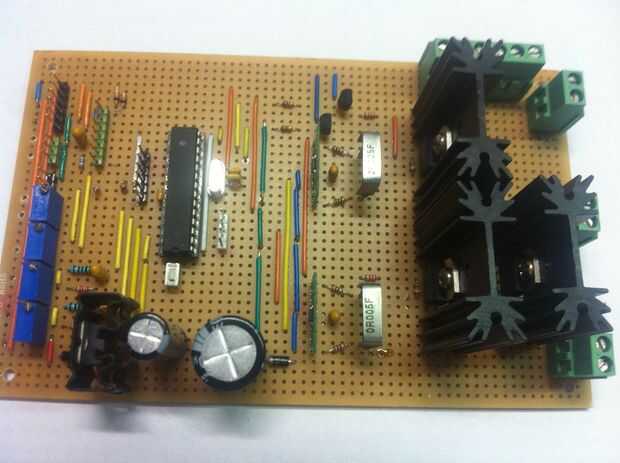

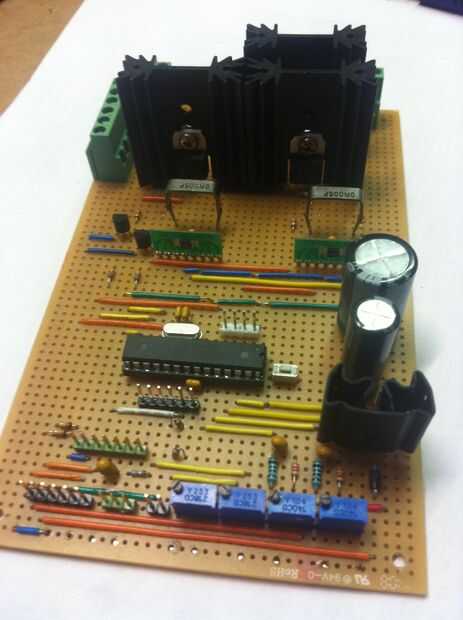

Empezar por la placa principal de soldadura. Hay una foto de lo que alambré mi tablero de prototipo para ayudar.

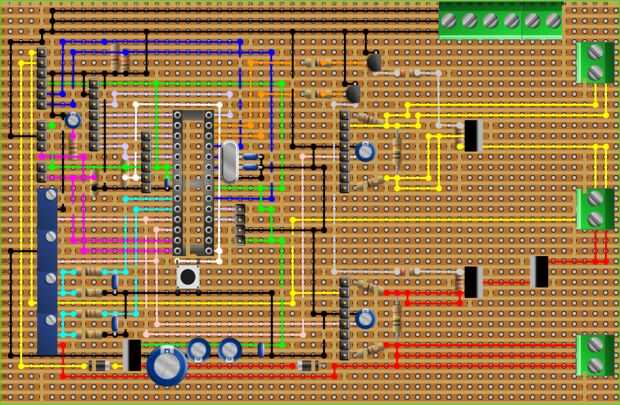

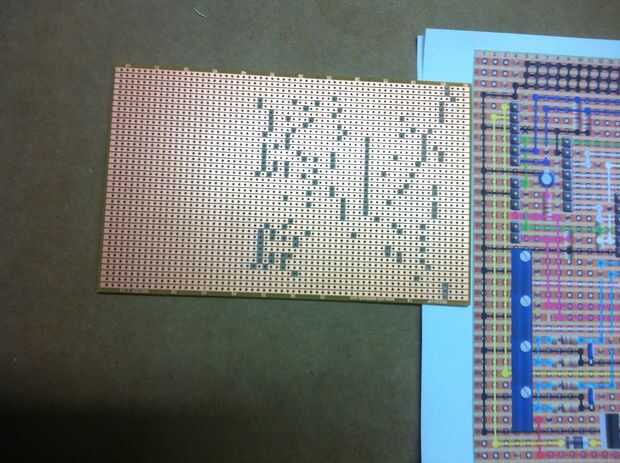

He hecho el dibujo utilizando software de negro. Puede utilizar como una guía o simplemente hacer su propio diseño.

También hay los esquemas de control adjunto, para hacer referencia a valores de resistencias etc. Si es necesario.

Una vez hecho esto, usted puede descargar el bosquejo compuesto para el controlador y hay algunas bibliotecas que podría no ya han instalado usted ll necesidad de instalar.

Ellos son:

Adafruit_GFX.h; descargar aquí si es necesario https://github.com/adafruit/Adafruit-GFX-Library

Adafruit_ST7735.h; descargar aquí si es necesario https://github.com/adafruit/Adafruit-ST7735-Librar...

EEPROMex.h; descargar aquí si es necesario http://thijs.elenbaas.net/downloads/?did=6
