Arduino Shield usable fácil coser (2 / 5 paso)

Paso 2: Cortar y empalmar...

Corte su sobres de tyvek para obtener una sola lámina plana de material.

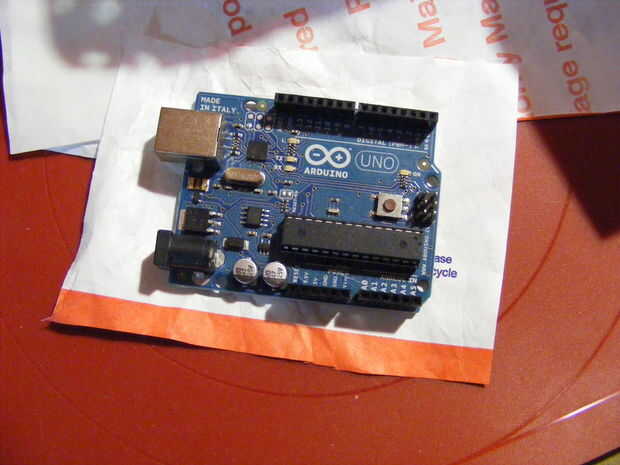

Coloque su arduino en una capa de la envoltura de tyvek.

Cortar una pieza de aproximadamente una pulgada más grande todo alrededor de la arduino.

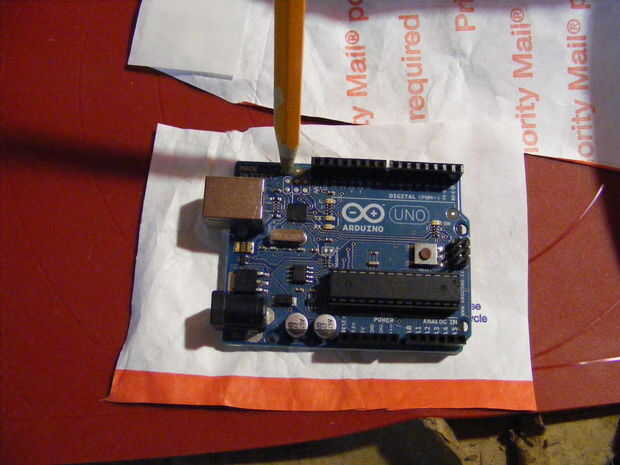

Utilice un lápiz o pluma, puede caber en los agujeros de montaje para marcar las posiciones de los orificios de montaje.

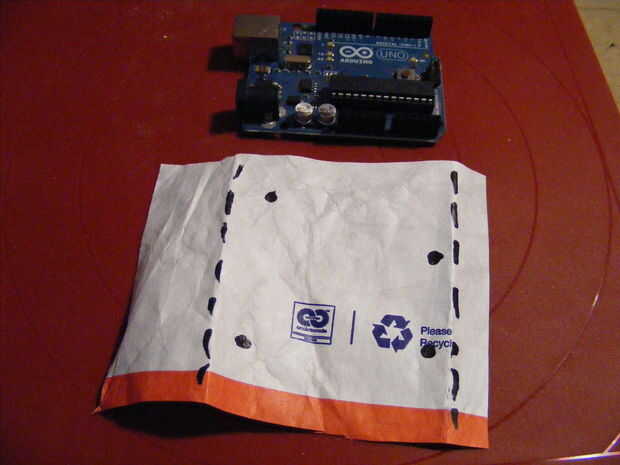

Pliegue el exceso bajo formando una pieza que es aproximadamente el tamaño de la arduino.

Usted debe tener suficiente doblada debajo para duplicar la capa donde están los orificios de montaje.

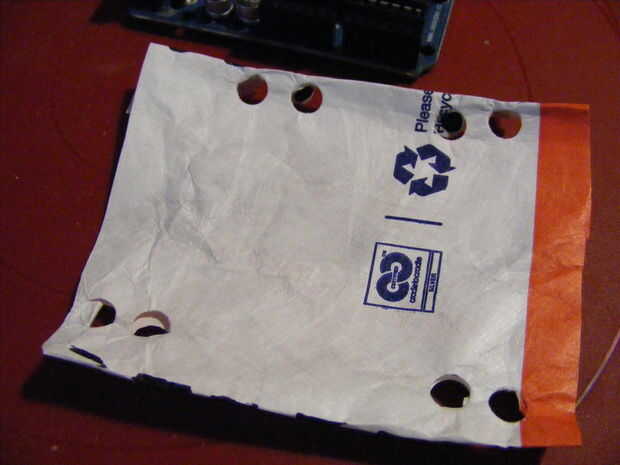

Tomar su agujero de sacador y perfore en los agujeros atravesando ambas capas.

Perforar un agujero adicional junto a cada uno los agujeros de montaje.  Deben ser por lo menos un diámetro de agujero entre ellas.  Un cintillo se enroscará en el agujero.  Si usted pone demasiado juntos los agujeros, el tyvek puede realmente desgarrarse si tira lo suficiente.  Utilizando una perforadora de papel regular podría dejar colgando chads en Tyvek.  Clip de con tijeras.

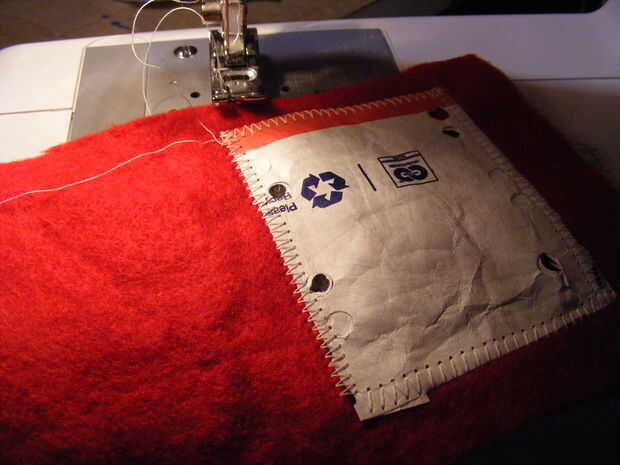

Orientar tu escudo de montaje en su ropa.  Coser alrededor del borde del escudo de montaje. Si usted realmente quiere ir tuercas, también barra tachuela alrededor de los orificios de montaje para un ojal terminado mirada o coser una X a través del medio que realmente asegure a la ropa.

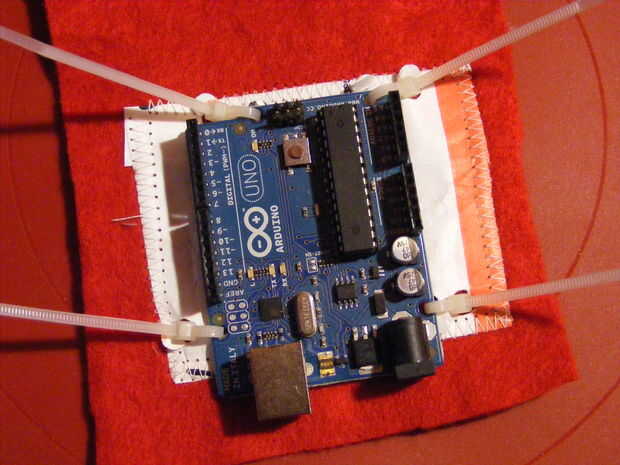

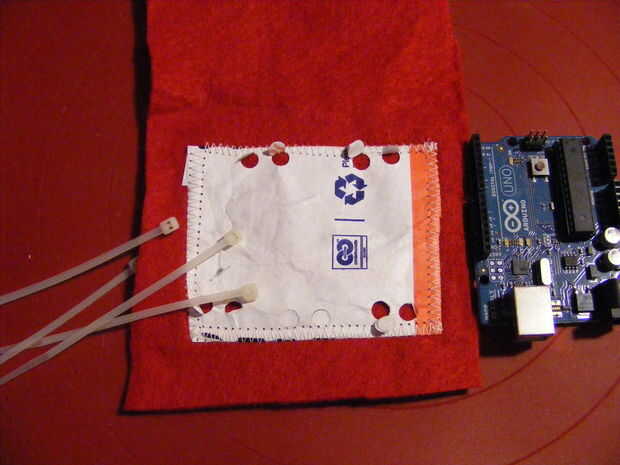

Lugar de arduino en el escudo de montaje.  Pase las bridas por los agujeros de montaje y el escudo de montaje.

Seguro y clip de cintillo exceso termina.

Tu arduino ahora es montada firmemente a su ropa para su uso.  Puede fácilmente ser removido y vuelto a montar tantas veces como sea necesario.  También pensé acerca del uso de los plásticos de Motherboard, Tarjeta madre remaches de la tapa de empuje de montaje pero entonces todavía necesita para montar un sistema de juego separadores de Motherboard, Tarjeta madre en un substrato para coser.  Cualquier persona puede hacerlo.
