Paso 3: Conectores de Jameco Amplatch

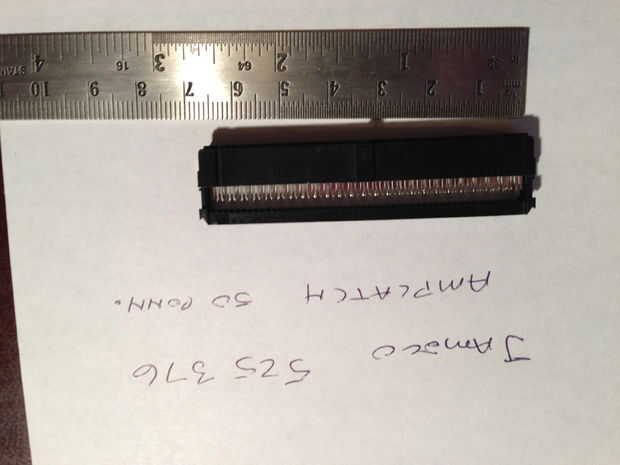

También fue generosa con el tiempo la tecnología en Jameco.  Nos pasamos media hora buscando a través del catálogo y la herida con un conector de 50 pines.  Un conector de 50 pines es dos filas de 25.  Estoy esperando que puedo usar esto dejó colgando sobre uno de los pines.

http://www.Jameco.com/webapp/WCS/Stores/servlet/Product_10001_10001_525376_-1

Pero sólo usaré cada otro pin.  El primer canal de señal, los segunda 5 voltios, tercero será señal canal 2 en el mux, cuarto será 5v.  No necesito 5v hacia fuera en mi dispositivo - más bien una negativo/tierra y éstos se todos se iban juntos.  Así que fuera de 50 cables yo uso 24.   Habría sido genial a cable a tierra- pero con este conector sólo puedo entrar a VCC.

Todavía a separar en grupos de 24 y ejecutarlos en pares hacia fuera el dispositivo para tener un poco más físico retención del cable.

Porque estoy poniendo sólo 24 de los encabezados de no habrá VCC en cualquiera de los cables.
