Paso 1: Cómo se comportan el manejo de cables con conexiones de 288 en un escudo.

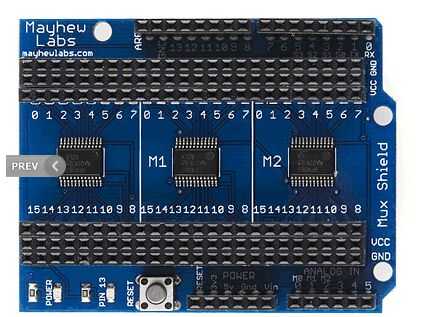

Lo que nos enfrentamos aquí son dos golpes de 24 pines, cada tres profundos. Los pernos en el exterior por supuesto ir a arduino que alberga el shield multiplexor. Cuando hago la matemática parece 288 conexiones posibles. Estos artilugios poco pueden manejar muchos datos!
Realmente sólo hay 48 señales hilos, una tierra y una VCC. Si nos fijamos en el pin 7 en la parte superior derecha verás que tiene tres pernos. 5V, tierra y señal (que se ejecuto a mis dispositivos).
Sólo necesito 50 conexiones, por lo que existen motivos redundantes positivo y 119 redundantes 119. 288 extra - clase de. Pero que esta en el conector sería conveniente para algunos - estoy seguro. (aunque es un montón de alambre)
Así que es no la respuesta corta a las anterior (manejo 288 las conexiones). Voy a sacar lo que necesito para mis 48 dispositivos y ejecutar el suelo separado. No necesito VCC (+ 5vdc) a mis dispositivos finales.
