Arduino robot Android de control remoto (2 / 7 paso)

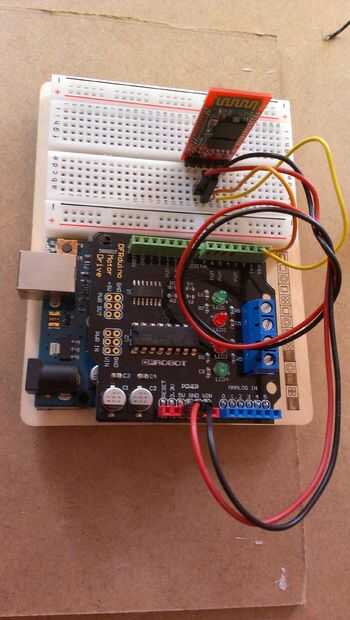

Paso 2: Montaje de la electrónica

1) montar el escudo en la placa UNO. Supongo que tu escudo viene con cabecera soldada. Si no es así, usted puede encontrar una simpática imagen de como hacerlo en este instructable.

2) montar el transceptor Bluetooth en un protoboard.

3) Conecte con los cables de los + 5V y tierra de la placa de Arduino (en realidad, desde el escudo) para la + 5V y tierra pines del módulo BT

4) conectar con cables los pines Tx y Rx del Arduino (es decir, en los pines 0 y 1) para Tx y Rx del módulo Bluetooth

ADVERTENCIA 1 : mención a algunos tutoriales de Bluetooth que cruzan la conexión (es decir Tx Rx a Tx y Rx). La forma de mi módulo funciona, debe ser paralelo, es decir Tx para Tx y Rx para Rx. Puede tratar de una manera y cambiar las conexiones si no funciona

ADVERTENCIA 2 : no olvide desconectar el módulo de BT al cargar el script en el Arduino. El enchufe de Tx y Rx son realmente lo mismo que el puerto Serial utilizado para comunicarse con el ordenador a través de USB y el módulo de BT se arruinara la comunicación
