Paso 2: circuito
Circuito (intro)
La indicación se realiza mediante 4 LEDs como visible en los esquemas del circuito. También hay un botón tirado en la placa frontal para fácil acceso, si se bloquea el código. Este botón fue muy útil durante las pruebas iniciales.
También en esta compilación para la medición de corriente se utiliza un AD8212 actual sensor-amplificador operacional. Este dispositivo demostró para ser no fiable para la aplicación y se recomienda para ser reemplazado con una ACS712 breakout Junta.

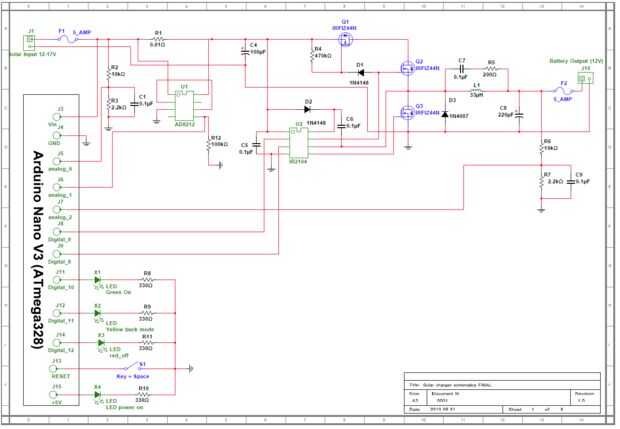

Descripción de la operación de circuito (ver circuito cargador V1.pdf)
Q2 es el MOSFET de conmutación principal para el convertidor del buck y Q3 es el MOSFET de conmutación síncrona. Lo MOSFET son conducidos por U2 que es un driver de MOSFET IR2104. El IR2104 toma la señal PWM (Digital_pin_9) de la entrada de Arduino en el pin 2 y lo utiliza para conducir los MOSFETs de conmutación. También se puede cerrar el IR2104 con ajuste del pin 3 a la baja. Ya que Q2 es un NFET necesita un voltaje de coche la puerta que está más alto que el voltaje de la fuente que es la entrada solar 10V. Tan el IR2104 utiliza un circuito de bomba de carga de D2 y C6 para aumentar el voltaje de unidad la puerta para activar el MOSFET de alta presión. D3 es un diodo de conmutación rápido que debe empezar a llevar a cabo antes de la Q3 y de esa manera aumentar la eficiencia (aumento de 1-2%).
Q1 mantiene la batería se descarga por la noche. Q1 se activa cuando Q2 está de voltaje a través de D1. R4 drena el voltaje de la compuerta de Q1 por lo que se apaga cuando se apaga Q2.
L1 es el inductor principal que Lisa la conmutación actual y junto con C8 suave de la tensión de salida.
Para medir la batería y panel solar voltajes C1, R2, R3 y R6, R7, C9 se fijan como divisores de tensión. En este caso los condensadores C1 y C9 liso cualquier pulsos en la señal y dan una medida limpia a la ADC. C4 es el condensador de filtro de entrada que Lisa cualquier entradas pulsos actuales.
Para leer la corriente en el sistema es una resistencia de Rshunt. La caída de voltaje a través de es amplificada 100 veces por U1 y alimenta a la ADC de la Arduino.
Los 3 LEDs están conectados a los pines digitales del microcontrolador y servir como interfaz de salida para mostrar el estado de carga.
Carga datos Monitor Serial
El código actual está diseñado para que puede mostrar los datos en el monitor serial Arduinon. Mostrará el voltaje de entrada del panel el actual voltaje de la batería y la corriente que el cargador está dibujando actualmente.
En V2 se agrega una pantalla de 16 x 2 líneas de I2C para mostrar los datos.
Lista de piezas
La lista de piezas para todo el circuito con los designadores está contenida dentro del archivo "Lista de partes V1".
Para el micro controlador puede utilizarse cualquier arduino en AtMega168/AtMega328/32u4 (Arduion Uno, Nano, Micro), como funciona en un nivel de lógica de 5V y en menos de 16Mhz. Un Arduino Mega se puede utilizar sin embargo el núcleo para el temporizador necesitará ser reescrito para que los MOSFETs del circuito corren de 10khz de frecuencia.
Todos los componentes se pueden pedir de Farnell / RS online / o tu tienda favorita. Además algunos componentes como los mosfets y la placa Arduino se puede comprar muy barato en Ebay.
Para la detección de la corriente como se ha mencionado antes de un efecto de sala ACS712 sensor proporcionará más datos lineales y estables, en comparación con el OP-AMP. También un tablero de arranque no es necesario ya que el chip es fácilmente vendido cultivables en un escudo de proto.
Además una pantalla el I2C como esta puede utilizarse para la visualización de los datos medidos. Una pantalla de I2c es necesaria ya que en un estándar UNO Adruino no habrá suficientes pines disponibles.
