Arduino Powered Home (5 / 10 paso)

Paso 5: Cableado todo juntos.

Cableado
Conecté los relés como sigue:

  • Relé 1 (arriba) se conecta al 14-2 para ventilador de techo sala de estar; blanco al negro sin terminales y COM.
  • Relé 2 se conecta al 14-2 para la luz del dormitorio principal; blanco al negro sin terminales y COM.
  • Relé 3 conecta con el 14-2 para el ventilador del dormitorio principal; blanco al negro sin terminales y COM.
  • Relés de 4-8 no se están utilizando actualmente.

Los dos 14-2 NMB cables con puesta a tierra Conecte este al cableado existente (que es 14-3 NMB con tierra) y el primer relais para mi ventilador de techo sala de estar:

  1. El cable rojo en el cable de corriente desde el interruptor de pared es caliente para un kit opcional de luz. Se conecta al cable negro del cable primero que corrí al armario. Es para uso futuro y no está conectado a un relé, en este momento. Puesto que esto está conectado a un interruptor de pared que podría conseguir encendido, este cable negro es conectado por la tuerca para alambre al alambre blanco del cable mismo. Este cable blanco se envuelve con cinta negra en ambos extremos que se denota como un alambre caliente. En el ático, el otro extremo de este cable blanco conecta con el cable rojo que lleva hacia el kit opcional de iluminación para el ventilador de techo. Si decido agregar un kit de la luz, todo lo que necesito hacer para añadir a un relé es apagar el interruptor en el panel principal, quitar la tuerca para alambre, recorte los extremos un poco y bloquearlos bornes COM y na en un relé no utilizado.
  2. El cable negro en el cable de corriente desde el interruptor de pared es caliente por el ventilador, y se conecta al cable negro del cable que me encontré en el armario, donde no conecta con el primer terminal del relé. El cable blanco en el cable de corriente desde el interruptor de pared es NEUTRAL para la lámpara/ventilador y se conecta al alambre blanco del ventilador. Este cable blanco no se conecta a cualquier cosa que llega hasta la caja donde se monta el relé.
  3. El alambre de cobre desnudo en el cable de corriente de la pared es interruptor y conecta a ambos la toma de tierra del cable original nuevo líder al ventilador, así como la tierra conduce de ambos cables que corrí al armario, donde los conectan a la tierra de la barra instala en la caja.
  4. Todo lo que queda es un cable blanco en el segundo cable al armario. Este cable blanco se utiliza como un caliente del relais a la fan, así envuelto en cinta aislante negra alrededor del aislamiento cerca de cada extremo denotando como siendo utilizado para caliente y lo mismo en la envoltura exterior del cable en el ático y en la caja. Se conecta a la terminal COM del primer relais en la caja, mientras que el otro extremo de este cable en el ático se conecta al cable negro que lleva hacia el ventilador.

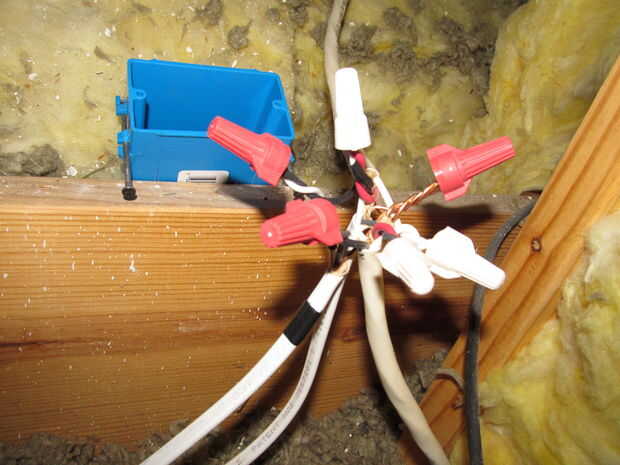

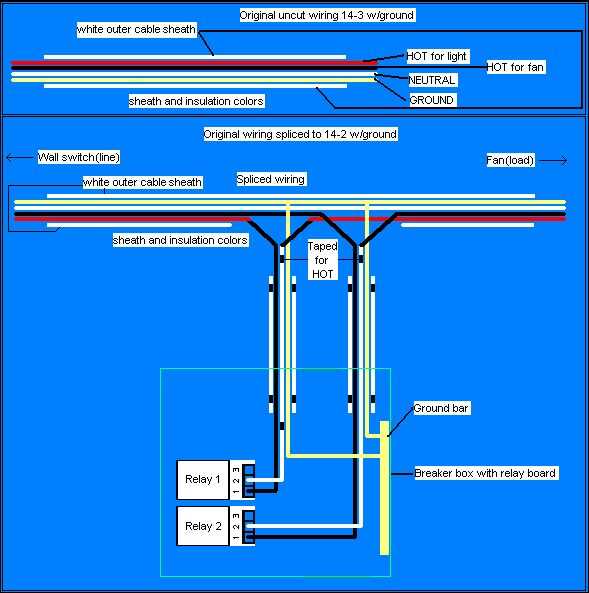

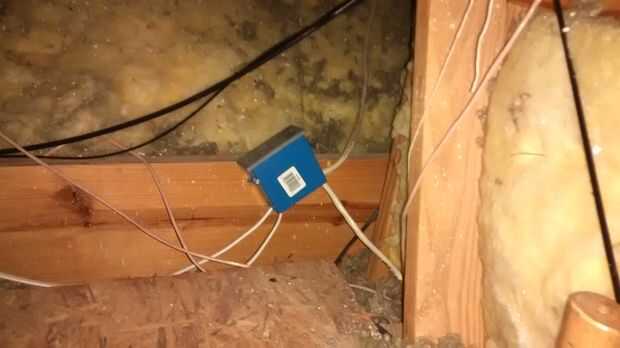

Ver primer imagen arriba para clarificación. Segunda imagen muestra un ejemplo de cómo conectados a circuitos originales y extendido el cableado a la placa de relé.

Mis conexiones para el ventilador y la luz del dormitorio principal son idénticos al cableado de la sala de estar descrito, excepto en los siguientes. Puesto que también estoy controlando la luz del dormitorio, en lugar del cable negro de conexión por tuerca para alambre al alambre blanco del cable del mismo dentro de la caja del interruptor, el cable negro conecta a la tercera NO terminal del relé y el cable blanco conecta con eso de COM del terminal. Este cable blanco se envuelve con cinta negra cerca de cada extremo para claramente lo denotan como un caliente. Ambos extremos de la vaina exterior también están envueltos con cinta negra.

Así, en cuanto a corriente de la casa, los cables de cuatro circuitos cortados entre los interruptores de pared y las cargas, empalmado a otro cableado para redirigirlos caliente los cables a la caja del interruptor donde se cambiaron por relés y espalda empalmado al cableado original vuelva a la carga. Los cables de neutro están empalmados a través a lo largo de la ruta original y no van a los caja de interruptor/relés. Los cables de tierra se empalma a través a lo largo de la ruta original y abajo en la caja donde todos cuatro motivos se conectan a la barra de tierra.

Los cables de control conectan de arriba hacia abajo de la cabecera de tablero de relés como sigue:

  1. -adaptador de alimentación separada, que está también ligada a - otro adaptador y un terreno de Arduino
  2. Pin 4 de Arduino
  3. pin 5 de Arduino
  4. PIN 6 de Arduino
  5. no conectado
  6. no conectado
  7. no conectado
  8. no conectado
  9. no conectado
  10. + 5 v de alimentación separada

Notará que ahora hay dos interruptores en serie en cada circuito; el interruptor de la pared original y el relé controlado por Arduino. Tenía la intención de esto es el caso para esta fase del proyecto, pero espero que en una etapa posterior a la interfaz de que la pared cambia a entradas de Arduino para la activación de cada circuito. Ahora, mis interruptores son más o menos controles maestro que deben dejarse para permitir que el Arduino controlar un circuito, pero se pueden utilizar para reemplazar el Arduino para apagar un circuito.
