Arduino Powered Home (4 / 10 paso)

Paso 4: Instalación de la caja de interruptor

Instalación de la caja de interruptor

Ya que la placa de relé tendrá cableado de alta tensión conectado, hacer las conexiones y rastros debajo de la tabla potencialmente letal, estoy instalando una caja para ocultar con seguridad las conexiones y la placa de relé. Para mi caja, escogí una caja de interruptor de GE diseñada para cuatro interruptores. Se me quitan todo lo del interior de la caja como los destacados del interruptor no se utilizará para mi proyecto. También, puesto que la barra de puesta a tierra era parte de los destacados de interruptor que he quitado, he instalado una mucho más grande barra de tierra capaz de conectar sobre una docena los cables de tierra.

Es beneficioso saber lo que está por encima de la ubicación donde desea instalar la caja del disyuntor. Si mi ubicación sólo 15 pulgadas a un lado, la unidad de aire acondicionado en mi ático sería justo en la parte superior de la misma, lo que es muy difícil realizar el cableado. Consulta bien la ubicación elegida y sabe lo que es o en el camino que podría hacer más difícil su tarea de ático o espacio entresuelos. Si no está seguro, utilice una cinta métrica para encontrar la distancia de algunos 'hito' como el ático de apertura. Para la caja cuadrada/rectangular común diseños del edificio, mida dos líneas a 90 grados entre la zona de la caja y el ático, por lo que se pueden repetir las medidas de arriba en el ático para verificar la autorización de apertura. Si usted vive en una casa con habitaciones ronda, bien, que no una cadena y un clavo, espero que ' ve ya averiguado cómo enfrentar su dilema. :-)

Mis dimensiones de la caja de interruptor son de 5-1/2" de ancho por 10" de altura. Para localizar un lugar para instalar la caja del disyuntor, solía un localizador de montantes en la pared armario para ubicar donde estaban los postes detrás de la pared, marcar ligeramente con un lápiz en caso de que me decidí por una ubicación diferente. Quería encontrar mi caja de interruptor junto a un poste de madera porque al lado derecho que se pondría me demasiado cerca de la esquina del armario para llegar a él fácilmente, y a la izquierda, quería un espacio en ese lado de la caja en los cables de control mantenerlos lo más lejos de los cables eléctricos entrantes. Por lo tanto, decidí poner mi caja de 4" a la derecha de un poste. Doble revisé toda la zona antes de cortar la pared para asegurarse de que no había ninguna obstrucción para la colocación de la caja y lo mejor de mi conocimiento, nada impide pasar los cables de los.

Sostenía la caja contra la pared con un nivel en la parte superior y trazó el contorno con un lápiz. Con la Sierra de yeso, perfora cuidadosamente el yeso en una esquina del contorno de lápiz. Una vez, moví lentamente sólo la punta de la sierra hacia arriba y hacia abajo dentro de la pared utilizando para sentir que no haya obstrucciones. No se encontró. Iniciar el corte! Que corte a la parte exterior de mis marcas de lápiz. Esto realmente me dio aproximadamente 1/8" a cada lado de los adaptadores de entrada del alambre, y necesitaba un poco más. La Sierra de yeso es bastante buena para el ajuste de una pequeña cantidad para agrandar el orificio o hacer recto.

Corté dos trozos de pino 2 "x 4" para colocar en la parte inferior y derecha del orificio para fijar y soportar la caja. Corrí una gota de líquido los clavos en los bordes anterior y posterior de cada pieza donde póngase en contacto con el yeso, así como el final de la pieza que se encuentran con el perno hacia la izquierda. Usé el nivel para conseguirlo bueno y verdadero, golpeando el bloque horizontal ligeramente con el martillo hasta que fue justo por encima de la parte inferior de la apertura de paneles de yeso que corta, sobre 1/16 de pulgada o menos. El segundo trozo de madera fue asegurado verticalmente en el lado derecho de mi caja donde existen ningunos alambres entrando en ella. En este punto, la caja no se asegura nada, así que puede moverse dentro de la apertura, facilitando la instalación de los cables.

En el ático, perforé un agujero de ¾" a través de la tapa de la pared para el cableado eléctrico y otro de 6" para el cableado de control mantener algo de espacio entre la alta tensión y baja corriente de cableado. Corrí mi 14-cuatro 2 cables eléctricos NMB con una cadena de tracción adicional para futuros conductores, y los dos cables de 4 pares control con otra cadena de tirar abajo la pared y a través del agujero cortan en la pared de la caja. Envían los cables a través de los adaptadores de entrada apropiada (alta corriente a través de la parte superior cerca de la esquina derecha, baja corriente a través del lado izquierdo cerca de la esquina inferior) antes de poner la caja en lugar de la pared. Hacer esto antes de fijar la caja del disyuntor permanentemente grandemente simplificado pesca todos los cables a través de los adaptadores de entrada. Los futuros cables que necesito para tirar atan en la cadena de tirón y estará acompañados por otra cadena de tirón para reemplazar el original. Para obtener la caja en el agujero con los cables en su lugar, me pareció necesario retirar el adaptador donde entraron en los cables de control. Desenroscar la tuerca desde el interior de la caja y deje que la corredera de plástico adaptador libremente en el cableado fuera de la caja. Esto me permitió obtener al adaptador grande en la parte superior de la caja en la pared en primer lugar, luego la parte inferior en su lugar mientras inserción cuidadosamente los cables caja y control a través de la abertura apretada. Sólo tenga cuidado de no dañar el cableado haciendo esto. Una vez que la caja estaba en su lugar, pude persuadir el adaptador en el agujero, asegurándolo con la tuerca. Estas cajas son realmente no pretende instalarse después de que el yeso está en su lugar.

Nota: me tomé unos minutos extras para mi cableado eléctrico dentro de la caja de interruptor nuevo con el número del interruptor en el panel principal que controla cada circuito de la etiqueta. Esto tiene algunas de las conjeturas de cualquier solución de problemas o mantenimiento que puedo tengo que hacer en el futuro.

Si su situación requiere el cableado ir a través de más de 1 travesaño horizontal o rotura de fuego entre su caja y su espacio de ático o arrastrarse, ' necesidad probablemente ll 6' flex poco para esto. También, utilice una cinta para tirar el cable por el agujero que ha perforado. A veces es difícil darle ese agujero con el cable solo, sobre todo desde una distancia considerable. Una cinta de buen pescado como mina tendrá un agujero en el extremo para sujetar una cadena de tracción o un alambre para tirar a través de los agujeros y espacios reducidos. Mi 6' flex poco tiene uno para este fin, también.

Después el Liquid Nails creó al día siguiente, montara la caja del interruptor en la pared con tornillos en los bloques de madera de 2 "x 4", el cuadro de posicionamiento que asomaba unos 3/8" fuera de la mampostería seca. Cubierta de la caja está diseñada para encajar sobre este labio.

Instalación de placa de relé

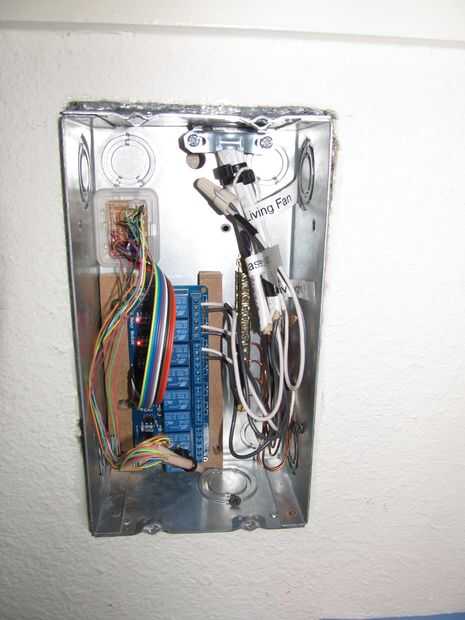

Usé un par de tiras de MDF de 1/2" para fijar la placa de relé a la caja mediante tornillos. Cortar el MDF para que no haga ningún contacto con cualquiera de los rastros eléctricos en la parte inferior del tablero. Dos tornillos pequeños una cada extremo de la placa de relé a una tira de MDF, y un tornillo más grande fija cada tira de MDF en la parte posterior de la caja del disyuntor.
