Paso 7: Conseguir Arduino para ejecutar X10 dispositivos
Artículo BroHogan Blog X10 y Arduino
Artículo BroHogan Blog CM17A y Arduino

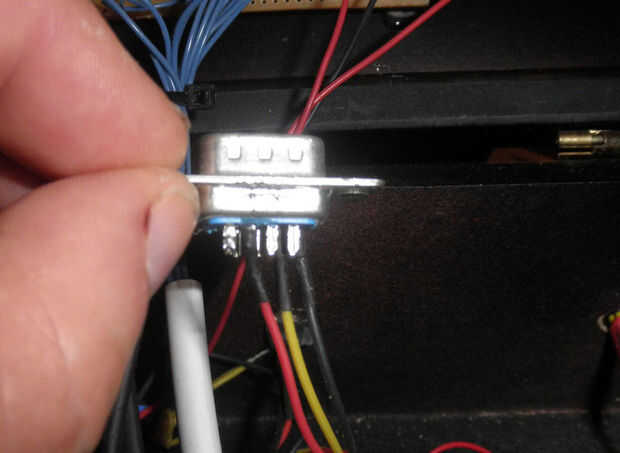

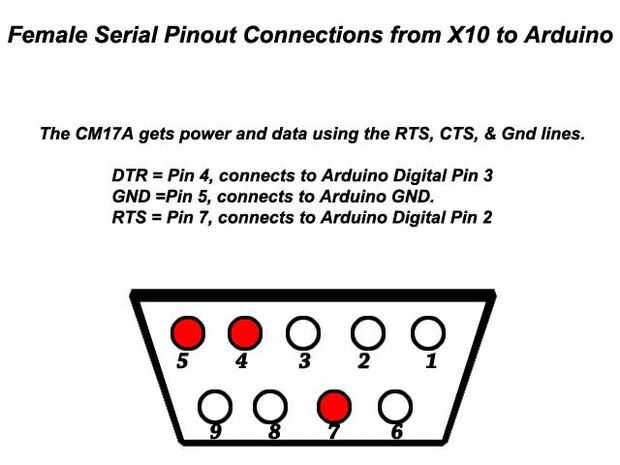

Él construyó una biblioteca de Arduino para el petardo CM17A que puedes Descargar aquí .
Además CM17A, también conectada con este Arduino son:
-La 10mm LED circuito de ciclón en la parte superior de la caja, conectado al pin 12 y alimentado directamente por el Arduino
-Las policía luces intermitentes de 12v LED en los lados de la caja con su propia fuente de
-El circuito amplificador sirena alerta rojo y el LM386 impulsado por su propia fuente de
Los 12v de LED y la sirena conectan a Arduino mediante transistores Tip120 como son impulsados por su propia fuente de alimentación. Aquí es esa impresionante esquema sobre cómo hacer esto otra vez:
Control de motores de corriente continua y lámparas de Arduino
Una nota rápida sobre lo que está sucediendo aquí. El Arduino sí funciona muy bien para la alimentación de pequeñas cosas como simple LED y potencia servos pequeños con 5v regulados o 3.v. Pero sus pernos se limitan a alrededor de 50 mA o así y generalmente eso no es suficiente para encender dispositivos externos. Es donde entran los transistores!
Usé de Tip120 porque tenía en stock. Probablemente podría utilizar un montón de diferentes transistores NPN para hacer lo mismo pero todo lo que tenía en mano fueron estos y el 2N4401 que utilicé para el IR LED remoto en un paso anterior. Para más información sobre la alimentación de dispositivos externos con el Arduino, véase:
