Paso 2: La caja y el mango
No entraré en demasiado detalle en el cuadro como, sin duda, vamos a usar algo diferente. De todos modos, aquí es lo que hice con la mía. Tomó un antiguo humidor del cigarro, lijada hasta la madera pelada, golpeó con la cartilla y había rociado con varias capas de pintura satinada negra. I utiliza un serrucho para cortar una abertura para el adaptador amphenol y el altavoz y taladrar los agujeros para los interruptores, cyclon tapa LED y los conductores del lado LED matriz. También necesitará los agujeros para el LED IR.

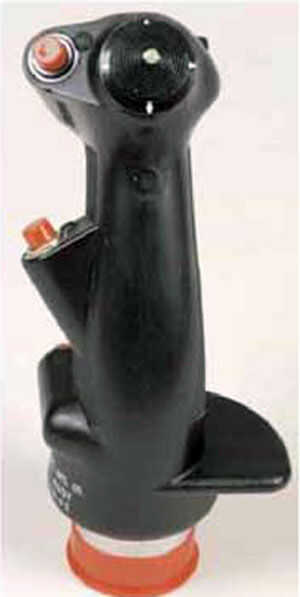

El agarre de palillo B-8 fue utilizado en varios aviones militares en el pasado y este específico uno vino de un A-10A Warthog, c. principios de los 90. Se encuentran de vez en cuando en eBay y de aviones militares excedentes proveedores en línea. Son relativamente costosos para una compilación como esta así que te recomiendo que uses cualquier tipo de controlador desea que utiliza conmutación simple. A proceder como si usas una B-8 - los principios son los mismos para lo que sea terminas usando.

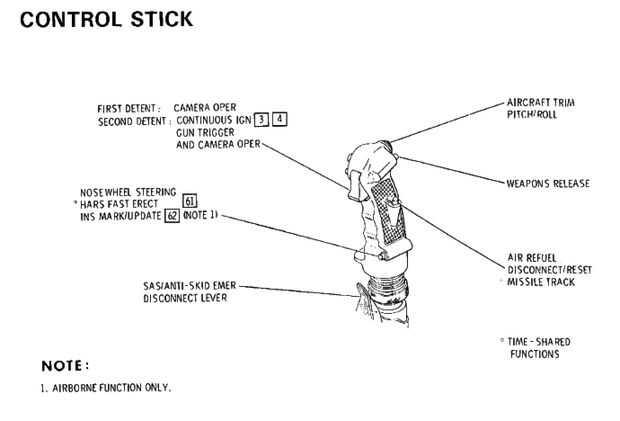

Cuando usted toma el jet y el armamento lejos, el B-8 es realmente sólo un fresco buscando variedad de interruptores. Hay 17 pines, de los cuales tres están sin usar, y tiene uno de los pines conectado a su pin del par para cerrar el circuito y hacer el cambio de hacer algo. Básicamente, hay 8 diferentes switches en B-8 cada uno utilizado para diversas funciones en la aeronave. De abajo hacia arriba se conocen familiarmente como: el interruptor de Pinky, el misil/r interruptor, el gatillo, el botón de la salmuera y el botón recorte 4 vías China sombrero. Pinout es discutido en el siguiente paso.
Antes de que yo podría hacer este trabajo necesitaba un adaptador amphenol de Mouser para que los pasadores en la parte inferior del palo tendría algo para enchufar. Supongo podría haber conectado los cables directamente a los pernos de la palanca, pero el adaptador es fácilmente soldable y proporciona soporte para el palo que se sujeta a la tapa con tornillos.

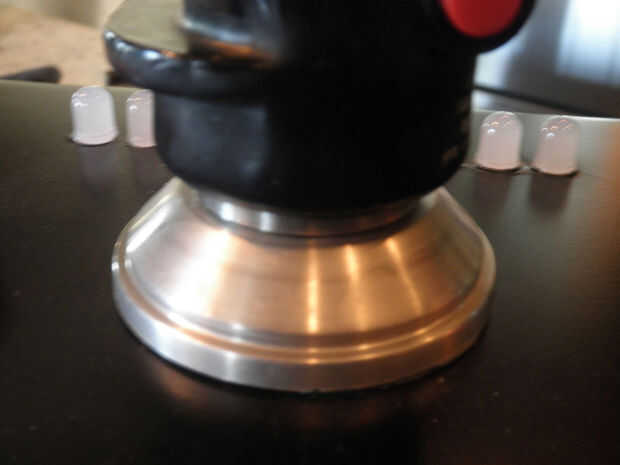

Todavía necesitaba una base sólida para el agarre del stick se sentará en la tapa de la caja y no quiero caer o molestar todo cada vez que abrir la caja. El B-8 forma pesa más que la tapa, y usted sabe cómo funciona la física. Afortunadamente tuve alguna acción de aluminio de 3" 6061 colocación alrededor de había torneado una guarnición y había roscado para que la parte inferior del palo se atornille. Sujeta a la tapa con algunos epoxy porque era demasiado perezoso para perforar y aprovechar los agujeros de tornillo en la parte inferior.
