Paso 4: Conectar el Arduino

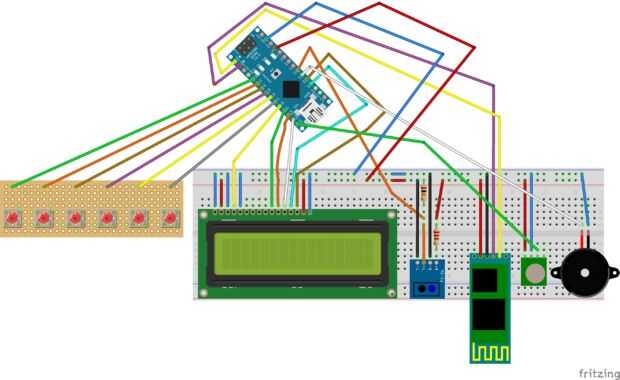

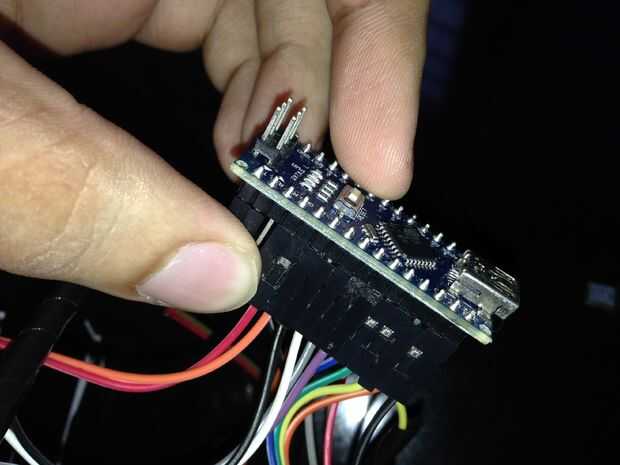

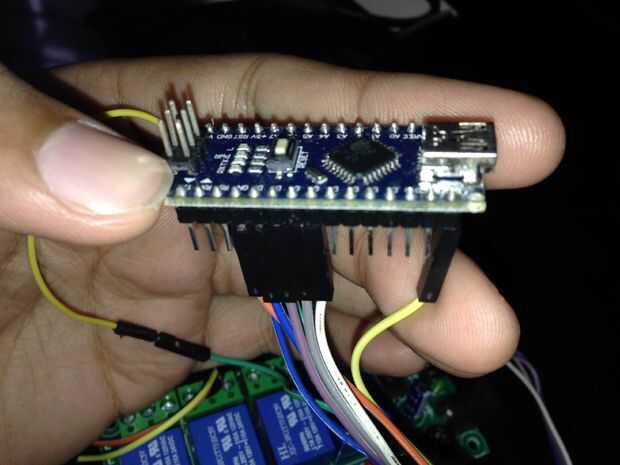

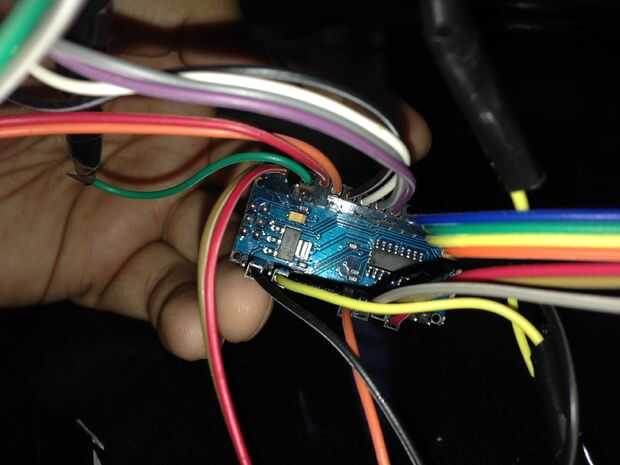

El diagrama del circuito debe hacer las cosas bastante claras en este punto. Los 6 LEDs en un perfboard en el diagrama son sólo una indicación de que son las 6 líneas que necesitan estar conectadas a la red de LED que hemos fabricados antes. Colocar los códigos en una sección posterior, por lo que podría ser útil tomar un vistazo si usted necesita tener cualquier número de Pin, aclarado.

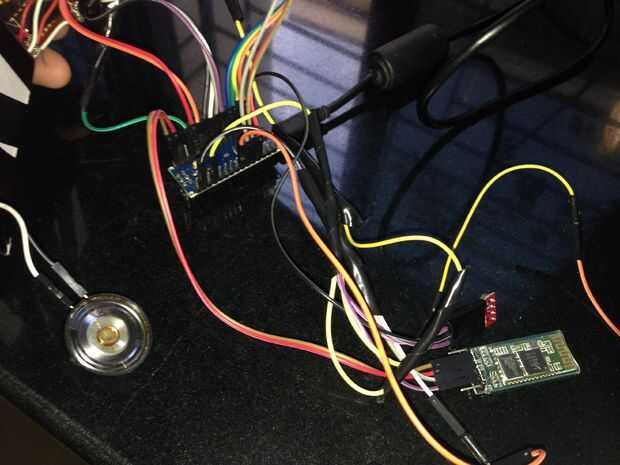

Como he mencionado anteriormente, que también había creado un sistema inalámbrico que puede ser controlado por el mismo dispositivo. Que voy hablando brevemente sobre módulo más adelante, pero eso es lo que el transmisor de 433Mhz se ha conectado, en el diagrama del circuito.
Además, había incursionado con que el sensor de abrir y cerrar como un arnés inalámbrico usable separado con su propio transmisor de Arduino y 2,4 ghz, en lugar de tener conectado el módulo principal como lo es ahora. Ya que estamos hablando de personas que van a ser restringido en términos de movilidad, así como el hecho de que el entramado de LED debe estar lo más cerca al usuario como posible para una mejor visibilidad, parecía un montón de problemas para muy pocas ganancias. Sin embargo, se incluye el código como instrucciones bien en el arnés de cabeza sin hilos en una sección posterior en caso de que usted está interesado, ya que tuvo una interesante cantidad de código y y un Arduino en cascada la transmisión de datos mediante el protocolo I2C, para lograr interrupciones de tiempo real para la detección de parpadeo.
