Arduino "Parpadee para hablar" utilizando Charlieplexing (3 / 8 paso)

Paso 3: Fabricación de la rejilla LED

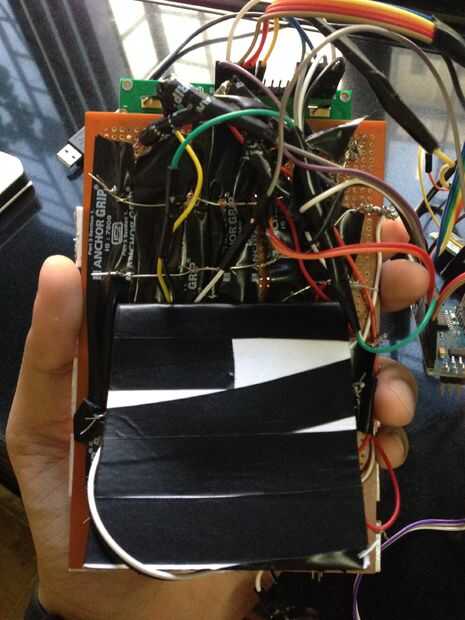

Esto debería ser bastante sencillo si sigues la red adjuntada esquemática. Sin embargo, también es extremadamente desordenado debido al limitada área que vas a tener que trabajar, si utilizas un perfboard 4 x 6 pulgadas como tengo. Es una buena idea para probar cada LED antes de comenzar, porque va a ser muy difícil determinar si una falla está debido al cableado o de lo contrario más adelante. Usted podría comenzar estableciendo 6 cables verticalmente como las columnas verticales y filas horizontales durante el uso de puentes cuando sea necesario y por supuesto, mucha cinta aislante para evitar cortocircuitos.

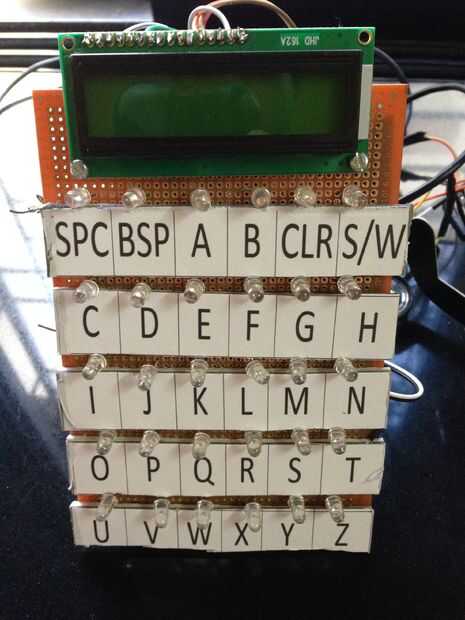

Tornillo en la pantalla LCD en la parte superior de la perfboard. se podría pegar en las etiquetas para cada fila del pdf adjunto. Se escala a una hoja de tamaño A4, por lo que si impresión en una hoja A4, debe tener las etiquetas que son apenas el tamaño correcto para una tabla de 4 "x 6".

Usted querrá imprimir los dos tableros separados enumerados como 1.pdf 2.pdf, puesto que funcionan como una llave para el tensor de frases en el sistema.
