Arduino para invernadero, jardín o Growbox / actualizado Abril de 2016 (9 / 24 paso)

Paso 9: Arduino para jardín, invernadero o Growbox: zumbador

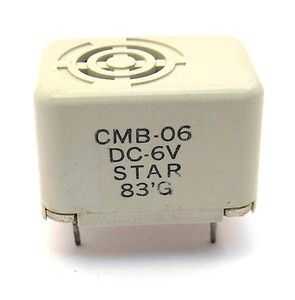

He añadido un zumbador para señalar funciones (principalmente para indicar que el depósito de agua estaría vacío). He utilizado el zumbador de CMB-06 de la estrella. Mi consideración principal fue que tuve eso zumbador poner alrededor de hace ya años. Es un timbre muy práctico aunque porque es triggerable. La ventaja de es que no necesito un pin del arduino para entregar la corriente total necesaria para la señal de audio, sólo algunos corriente para el gatillo. Por lo tanto no tengo que añadir un transistor para controlar el timbre.

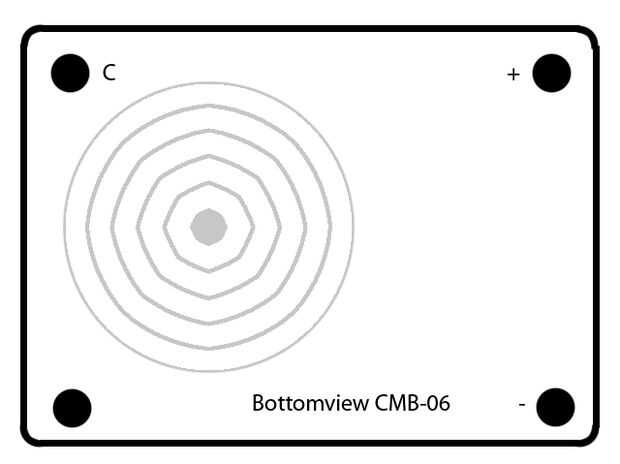

El + y - están convenientemente conectadas a la alimentación y la 'C' (= control) el pin está conectado a través de una resistencia de 1 k a un pin del arduino (en realidad pin 9, que tiene PWM)

La media máxima (!) actual a través del zumbador se indica como 23 mA, que ha podido ser entregado por un pin del Arduino, pero la hoja de datos requiere una fuente de corriente de alrededor de 70 mA de picos. Está por encima de lo que un arduino pueden entregar con seguridad. Alimentación directamente desde la línea de alimentación y sólo el gatillo actual son entregados desde un pin del arduino soluciona ese problema.
