Arduino Nano - Tutorial de Sensor de temperatura TMP100 (3 / 4 paso)

Paso 3: código:

El código de arduino para TMP100 puede descargarse desde el repositorio de github-ControlEverythingCommunity

Aquí está el enlace para el mismo:

https://github.com/ControlEverythingCommunity/TMP1...

La hoja de datos de TMP100 puede encontrarse aquí:

https://S3.amazonaws.com/controleverything.Media/c...

Incluimos la biblioteca Wire.h para facilitar la comunicación I2c del sensor con la placa Arduino.

También puede copiar el código desde aquí, se da como sigue:

Distribuido con una licencia de libre albedrío.

Se usa cualquier forma desea, beneficio o libre, siempre cabe en las licencias de sus obras anexas.

TMP100

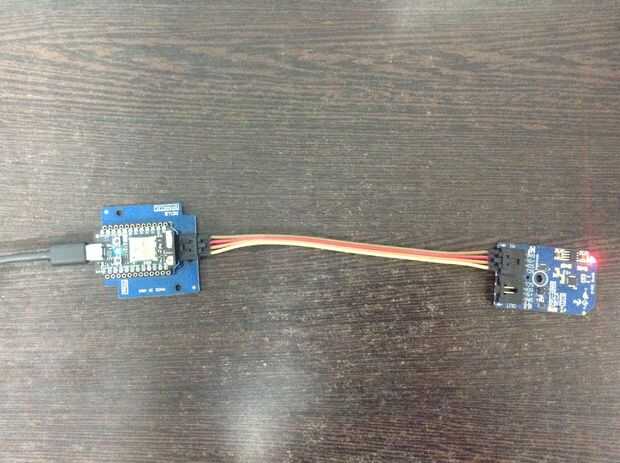

Este código está diseñado para trabajar con el módulo de Mini de I2C TMP100_I2CS de ControlEverything.com.

https://www.controleverything.com/content/tempera...

#include

Dirección I2C TMP100 es 0x4F(79)

#define Addr 0x4F

void setup()

{

Inicializar la comunicación I2C como maestro

Wire.Begin();

Inicializar la comunicación Serial, juego velocidad en baudios = 9600

Serial.Begin(9600);

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Registro de configuración seleccione

Wire.Write(0x01);

Sistema de conversión continua, modo de comparador, resolución de 12 bits

Wire.Write(0x60);

Detener la transmisión I2C

Wire.endTransmission();

Delay(300);

}

void loop()

{

unsigned int datos [2];

Iniciar transmisión I2C

Wire.beginTransmission(Addr);

Registro de datos Seleccione

Wire.Write(0x00);

Detener la transmisión I2C

Wire.endTransmission();

Solicitud de 2 bytes de datos

Wire.requestFrom (Addr, 2);

Lee 2 bytes de datos

cTemp msb, lsb cTemp

if(Wire.Available() == 2)

{

datos [0] = Wire.read();

datos [1] = Wire.read();

}

Convertir los datos

flotador cTemp = (((datos [0] * 256) + (datos [1] & 0xF0)) / 16) * 0.0625;

flotador fTemp = cTemp * 1.8 + 32;

Salida de datos monitor serial

Serial.Print ("temperatura en grados Celsius:");

Serial.Print(cTemp);

Serial.println ("C");

Serial.Print ("temperatura en grados Fahrenheit:");

Serial.Print(fTemp);

Serial.println ("F");

Delay(500);

}
